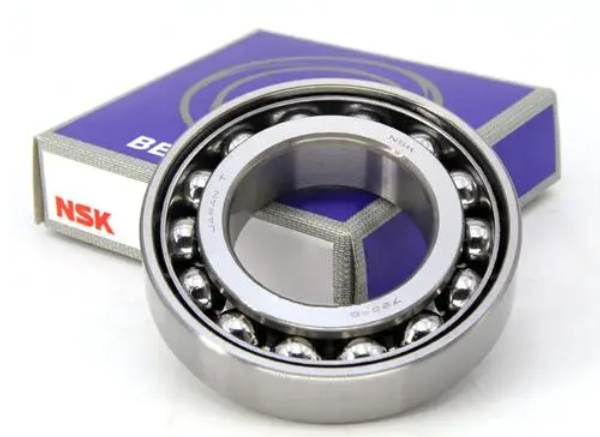

NSK 7004CTYNDBLP4UG5轴承代号说明
N
S
K
7
0
0
4
C
T
Y
N
D
B
L
P
4
U
G
5
NSK ：轴承品牌：NSK
7：角接触球轴承
0：尺寸系列：10系列
04：公称内径：20 mm
C：接触角 15°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背靠背（<>）配对
L：轻型预紧
P4：ISO 4级精度
UG5：未知特殊管理，代号5
NSK ：
轴承品牌：NSK
7：
角接触球轴承
0：
尺寸系列：10系列
04：
公称内径：20 mm
C：
接触角 15°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背靠背（<>）配对
L：
轻型预紧
P4：
ISO 4级精度
UG5：
未知特殊管理，代号5
NSK 7004CTYNDBLP4UG5轴承尺寸、参数与图纸
| 外形尺寸 (mm) | |
| 轴承内径 d | 20 |
| 轴承外径 D | 42 |
| 轴承厚度 B | 12 |
| 倒角半径 r.min | 0.6 |
| 倒角半径 r1.min | 0.3 |
| 作用点位置 a | 10.1 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.max | 25 |
| 外圈内径 Da.max | 37 |
| 外圈内径 Db.max | 39.5 |
| 倒角半径 ra.max | 0.6 |
| 倒角半径 rb.max | 0.3 |
| 基本额定载荷（kN） | |
| 额定动载荷 C | 11.7 |
| 额定静载荷 Cor | 6.55 |
| 极限轴向载荷 | 4.8 |
| 超轻预紧 | |
| 预紧力（DB、DF组合） | 25 N |
| 轴向刚度（DB、DF组合） | 21 N/μm |
| 测量轴向游隙 | 0 μm |
| 轻型预紧 | |
| 预紧力（DB、DF组合） | 49 N |
| 轴向刚度（DB、DF组合） | 28 N/μm |
| 测量轴向游隙 | -4 μm |
| 中等预紧 | |
| 预紧力（DB、DF组合） | 120 N |
| 轴向刚度（DB、DF组合） | 42 N/μm |
| 测量轴向游隙 | -12 μm |
| 重压预紧 | |
| 预紧力（DB、DF组合） | 245 N |
| 轴向刚度（DB、DF组合） | 59 N/μm |
| 测量轴向游隙 | -22 μm |
| 极限转速（r/min） | |
| 脂润滑 | 37100 |
| 油润滑 | 56500 |
| 其他参数 | |
| 接触角 | 15 ° |
| 系数 fo | 14 |
| 参考重量 | 0.067 kg |
