NSK 80BNR19HTDUELP4Y S轴承代号说明
N
S
K
8
0
B
N
R
1
9
H
T
D
U
E
L
P
4
Y
S
NSK ：轴承品牌：NSK
80：公称内径：80 mm
BNR：接触角 18°
19：19 系列
H：滚动体材质：Si3N4陶瓷，内外圈：SUJ2轴承钢
T：酚醛树脂保持架
DU：双列万能配对
EL：轻微预紧
P4Y：特殊精度，内圈内径、外圈外径尺寸公差特殊管理，其他为ISO 4级

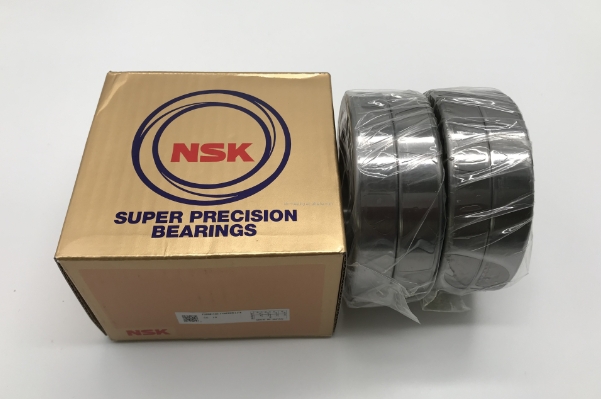

S：商业包装，金色纸盒并覆膜，单个或成对包装
NSK ：
轴承品牌：NSK
80：
公称内径：80 mm
BNR：
接触角 18°
19：
19 系列
H：
滚动体材质：Si3N4陶瓷，内外圈：SUJ2轴承钢
T：
酚醛树脂保持架
DU：
双列万能配对
EL：
轻微预紧
P4Y：
特殊精度，内圈内径、外圈外径尺寸公差特殊管理，其他为ISO 4级
S：
商业包装，金色纸盒并覆膜，单个或成对包装
NSK 80BNR19HTDUELP4Y S轴承尺寸、参数与图纸
| 外形尺寸 (mm) | |
| 轴承内径 d | 80 |
| 轴承外径 D | 110 |
| 轴承厚度 B | 16 |
| 内圈厚度 C | - |
| Bn | 3.1 |
| Sn | 9.3 |
| Sb | 1.4 |
| 倒角半径 r.min | 1 |
| 倒角半径 r1.min | 0.6 |
| 作用点位置 a | 23.4 |
| 安装相关尺寸 (mm) | |
| 内圈外径 da.min | 86 |
| 外圈内径 Da.max | 104 |
| 外圈内径 Db.max | 105 |
| 倒角半径 ra.max | 1 |
| 倒角半径 rb.max | 0.5 |
| 基本额定载荷（kN） | |
| 额定动载荷 C | 22 |
| 额定静载荷 Cor | 19.9 |
| 极限轴向载荷 | 18.9 |
| 极限转速（r/min） | |
| 脂润滑 | 19000 |
| 油润滑 | 29500 |
| 超轻预紧 | |
| 预紧力（DB、DF组合） | 49 N |
| 轴向刚度（DB、DF组合） | 60 N/μm |
| 测量轴向游隙 | 0 μm |
| 轻型预紧 | |
| 预紧力（DB、DF组合） | 210 N |
| 轴向刚度（DB、DF组合） | 99 N/μm |
| 测量轴向游隙 | -8 μm |
| 中等预紧 | |
| 预紧力（DB、DF组合） | 545 N |
| 轴向刚度（DB、DF组合） | 143 N/μm |
| 测量轴向游隙 | -19 μm |
| 重压预紧 | |
| 预紧力（DB、DF组合） | - N |
| 轴向刚度（DB、DF组合） | - N/μm |
| 测量轴向游隙 | - μm |
| 其他参数 | |
| 接触角 | 18 ° |
| 系数 fo | 11 |
| 参考重量 | 0.326 kg |
