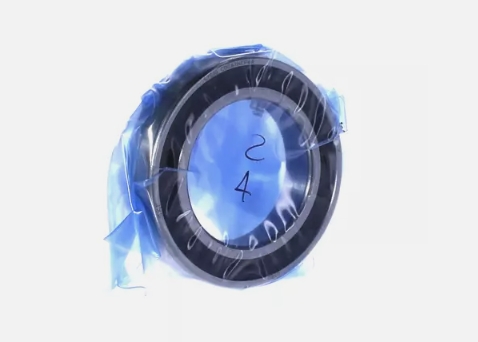

SKF S7014FB/HCP4ADGA轴承代号说明
S
K
F
S
7
0
1
4
F
B
/
H
C
P
4
A
D
G
A
SKF ：轴承品牌：SKF
S：密封型
7：角接触球轴承
0：尺寸系列：10系列
14：公称内径：70 mm
F：接触角 18°
B：高转速B型设计
/：分隔符
HC：陶瓷球
P4A：尺寸精度符合 ISO 4级，运行精度优于 ISO 4级
DG：双列万能配对
A：轻预紧
SKF ：
轴承品牌：SKF
S：
密封型
7：
角接触球轴承
0：
尺寸系列：10系列
14：
公称内径：70 mm
F：
接触角 18°
B：
高转速B型设计
/：
分隔符
HC：
陶瓷球
P4A：
尺寸精度符合 ISO 4级，运行精度优于 ISO 4级
DG：
双列万能配对
A：
轻预紧
SKF S7014FB/HCP4ADGA轴承尺寸、参数与图纸
| SNFA轴承基本代号 | |
| HX70/S-7CE1 | |
| 外形尺寸 (mm) | |
| 轴承内径 d | 70 |
| 轴承外径 D | 110 |
| 轴承厚度 B | 20 |
| 倒角半径 r1,2.min | 1.1 |
| 倒角半径 r3,4.min | 0.6 |
| 主要尺寸 (mm) | |
| 轴承内径 d | 70 |
| 内圈外径 d1 ≈ | 85 |
| 外圈内径 D1 ≈ | 97.8 |
| 倒角半径 r1,2.min | 1.1 |
| 倒角半径 r3,4.min | 0.6 |
| C3 | 4.4 |
| C2 | 2.9 |
| C1 | 10.9 |
| b | 1.5 |
| 挡肩和倒角尺寸 (mm) | |
| 内圈挡肩 da.min,db.min | 76 |
| 外圈挡肩 Da.max | 104 |
| 外圈挡肩 Db.max | 104 |
| 倒角半径 ra.max | 1 |
| 倒角半径 rb.max | 0.6 |
| 极限转速（r/min） | |
| 脂润滑 | 17000 |
| 油润滑 | 26000 |
| 额定载荷（kN） | |
| 额定动载荷 C | 19 |
| 额定静载荷 Co | 16.3 |
| 疲劳极限载荷 Pu | 0.695 |
| 其他参数 | |
| 计算系数 fo | 9.6 |
| 作用点位置 a | 22 mm |
| 参考重量 | 0.47 kg |
