NSK 16004CM 5轴承代号说明
N
S
K
1
6
0
0
4
C
M
5
NSK ：轴承品牌：NSK
16：深沟球轴承160系列
0：尺寸系列：10系列
04：内径：20 mm
CM：电机标准游隙，约为CN游隙范围的中1/2

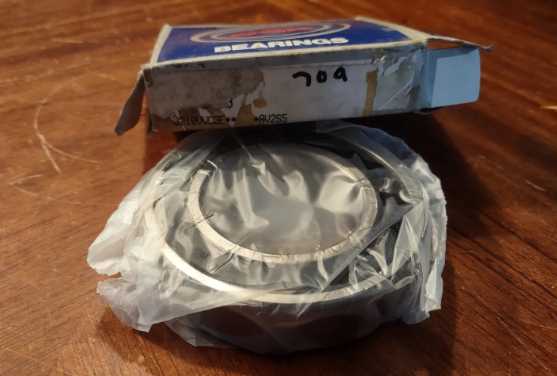

5：标准单独包装，使用聚乙烯袋或聚乙烯薄膜内包装，外包装为纸盒
NSK ：
轴承品牌：NSK
16：
深沟球轴承160系列
0：
尺寸系列：10系列
04：
内径：20 mm
CM：
电机标准游隙，约为CN游隙范围的中1/2
5：
标准单独包装，使用聚乙烯袋或聚乙烯薄膜内包装，外包装为纸盒
NSK 16004CM 5轴承尺寸、参数与图纸
| 外形尺寸 (mm) | |
| 轴承内径 d | 20 |
| 轴承外径 D | 42 |
| 轴承厚度 B | 8 |
| 倒角半径 r.min | 0.3 |
| 桥台和倒角尺寸 (mm) | |
| 内圈挡肩 da.min | 22 |
| 内圈挡肩 da.max | - |
| 外圈挡肩 Da.max | 40 |
| 倒角半径 ra.max | 0.3 |
| 卡环挡肩 Dx.min | - |
| 卡槽挡肩 Cy.max | - |
| 卡环、卡槽尺寸 (mm) | |
| 卡槽边距 a.max | - |
| 卡槽直径 b.min | - |
| 槽底内径 D1.max | - |
| 槽底倒角半径 r0.max | - |
| 卡槽边倒角半径 rN.min | - |
| 卡环外径 D2.max | - |
| 卡环厚度 f.max | - |
| 额定载荷（N） | |
| 额定动载荷 Cr | 7900 |
| 额定静载荷 Cor | 4450 |
| 额定载荷（kgf） | |
| 额定动载荷 Cr | 810 |
| 额定静载荷 Cor | 455 |
| 极限转速（r/min） | |
| 脂润滑（开式/Z/ZZ/V/VV） | 18000 |
| 脂润滑（D/DD/DU/DDU） | - |
| 油润滑（开式/Z） | 20000 |
| 其他参数 | |
| 计算系数 fo | 14.5 |
| 参考重量 | 0.048 kg |
