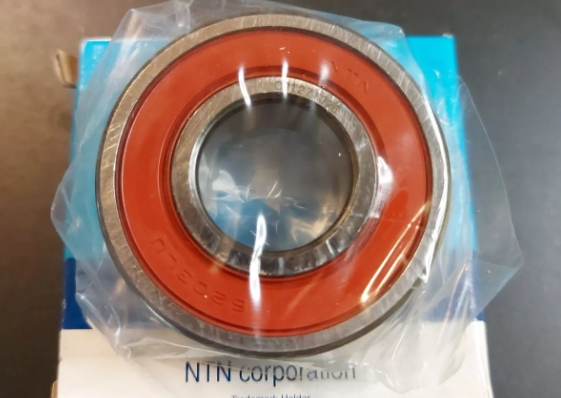

NTN 6009LLBC3P5/3E轴承代号说明
N
T
N
6
0
0
9
L
L
B
C
3
P
5
/
3
E
NTN ：轴承品牌：NTN
6：深沟球轴承
0：尺寸系列：00系列
09：内径：45 mm
LLB：轴承两侧带非接触式橡胶密封圈
C3：C3 游隙（大于 CN 游隙）
P5：ISO 5级精度
/3E：埃克森灯塔325润滑脂，范围 -55~120°C
NTN ：
轴承品牌：NTN
6：
深沟球轴承
0：
尺寸系列：00系列
09：
内径：45 mm
LLB：
轴承两侧带非接触式橡胶密封圈
C3：
C3 游隙（大于 CN 游隙）
P5：
ISO 5级精度
/3E：
埃克森灯塔325润滑脂，范围 -55~120°C
NTN 6009LLBC3P5/3E轴承尺寸、参数与图纸
| 外形尺寸 (mm) | |
| 轴承内径 d | 45 |
| 轴承外径 D | 75 |
| 轴承厚度 B | 16 |
| 倒角半径 r.min | 1 |
| 倒角半径 r.NS.min | 0.5 |
| 桥台和倒角尺寸 (mm) | |
| 内圈挡肩 da.min | 50 |
| 内圈挡肩 da.max | 52.5 |
| 外圈挡肩 Da.max | 70 |
| 参考止动环挡肩 Dx.min | 83 |
| 止动槽挡肩 Cy.max | 3.8 |
| 止动槽挡肩 Cz.max | 1.7 |
| 倒角半径 r.as.max | 1 |
| 倒角半径 r.Nas.max | 0.5 |
| 止动槽、止动环尺寸 (mm) | |
| 槽底内径 D1.max | 71.83 |
| 止动槽边距 a.max | 2.49 |
| 止动槽直径 b.min | 1.9 |
| 槽底倒角半径 r0.max | 0.6 |
| 止动环外径 D2.max | 81.6 |
| 止动环厚度 f.max | 1.7 |
| 额定载荷（kN） | |
| 额定动载荷 Cr | 21 |
| 额定静载荷 Cor | 15.1 |
| 额定载荷（kgf） | |
| 额定动载荷 Cr | 2140 |
| 额定静载荷 Cor | 1540 |
| 极限转速（r/min） | |
| 脂润滑（开式/ZZ/LLB） | 9200 |
| 油润滑（开式/Z/LB） | 11000 |
| 油润滑（LLH） | 6500 |
| 油润滑（LLU） | 5400 |
| 其他参数 | |
| 系数 fo | 15.3 |
| 参考重量 | 0.237 kg |
