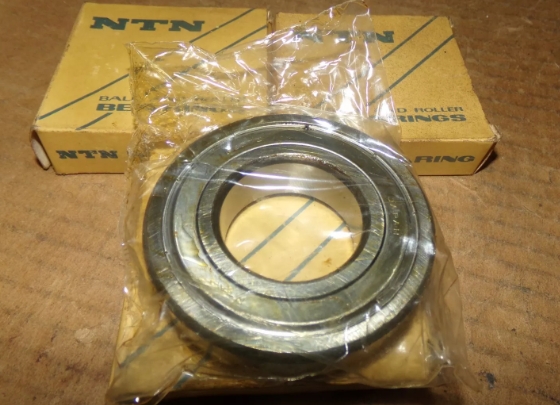

NTN 6204NRC3轴承代号说明
N
T
N
6
2
0
4
N
R
C
3
NTN ：轴承品牌：NTN
6：深沟球轴承
2：尺寸系列：02系列
04：内径：20 mm
NR：外圈带止动环槽，单侧密封时设在密封的另一侧
C3：C3 游隙（大于 CN 游隙）
NTN ：
轴承品牌：NTN
6：
深沟球轴承
2：
尺寸系列：02系列
04：
内径：20 mm
NR：
外圈带止动环槽，单侧密封时设在密封的另一侧
C3：
C3 游隙（大于 CN 游隙）
NTN 6204NRC3轴承尺寸、参数与图纸
| 外形尺寸 (mm) | |
| 轴承内径 d | 20 |
| 轴承外径 D | 47 |
| 轴承厚度 B | 14 |
| 倒角半径 r.min | 1 |
| 倒角半径 r.NS.min | 0.5 |
| 桥台和倒角尺寸 (mm) | |
| 内圈挡肩 da.min | 25 |
| 内圈挡肩 da.max | 28 |
| 外圈挡肩 Da.max | 42 |
| 参考止动环挡肩 Dx.min | 53.5 |
| 止动槽挡肩 Cy.max | 3.3 |
| 止动槽挡肩 Cz.max | 1.2 |
| 倒角半径 r.as.max | 1 |
| 倒角半径 r.Nas.max | 0.5 |
| 止动槽、止动环尺寸 (mm) | |
| 槽底内径 D1.max | 44.6 |
| 止动槽边距 a.max | 2.46 |
| 止动槽直径 b.min | 1.35 |
| 槽底倒角半径 r0.max | 0.4 |
| 止动环外径 D2.max | 52.7 |
| 止动环厚度 f.max | 1.12 |
| 额定载荷（kN） | |
| 额定动载荷 Cr | 12.8 |
| 额定静载荷 Cor | 6.65 |
| 额定载荷（kgf） | |
| 额定动载荷 Cr | 1310 |
| 额定静载荷 Cor | 680 |
| 极限转速（r/min） | |
| 脂润滑（开式/ZZ/LLB） | 16000 |
| 油润滑（开式/Z/LB） | 18000 |
| 油润滑（LLH） | 12000 |
| 油润滑（LLU） | 10000 |
| 其他参数 | |
| 系数 fo | 13.2 |
| 参考重量 | 0.106 kg |
