NTN 6206LLU/3ASQT轴承代号说明
N
T
N
6
2
0
6
L
L
U
/
3
A
S
Q
T
NTN ：轴承品牌：NTN
6：深沟球轴承
2：尺寸系列：02系列
06：内径：30 mm

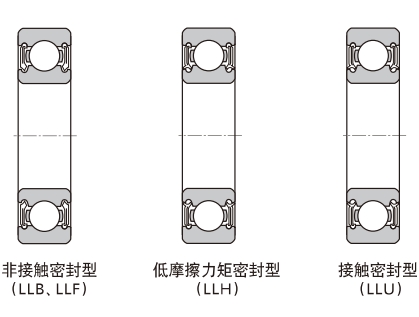

LLU：两侧带接触式橡胶密封圈
/3AS：Shell Alvania S3 通用万能润滑脂，使用温度 -20~135℃
QT：装满，即填充量100%
NTN ：
轴承品牌：NTN
6：
深沟球轴承
2：
尺寸系列：02系列
06：
内径：30 mm
LLU：
两侧带接触式橡胶密封圈
/3AS：
Shell Alvania S3 通用万能润滑脂，使用温度 -20~135℃
QT：
装满，即填充量100%

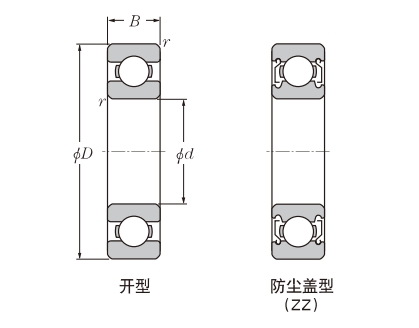

NTN 6206LLU/3ASQT轴承尺寸、参数与图纸
| 外形尺寸 (mm) | |
| 轴承内径 d | 30 |
| 轴承外径 D | 62 |
| 轴承厚度 B | 16 |
| 倒角半径 r.min | 1 |
| 倒角半径 r.NS.min | 0.5 |

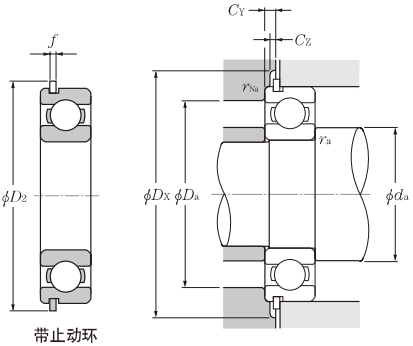

| 桥台和倒角尺寸 (mm) | |
| 内圈挡肩 da.min | 35 |
| 内圈挡肩 da.max | 39 |
| 外圈挡肩 Da.max | 57 |
| 参考止动环挡肩 Dx.min | 68.5 |
| 止动槽挡肩 Cy.max | 4.6 |
| 止动槽挡肩 Cz.max | 1.7 |
| 倒角半径 r.as.max | 1 |
| 倒角半径 r.Nas.max | 0.5 |

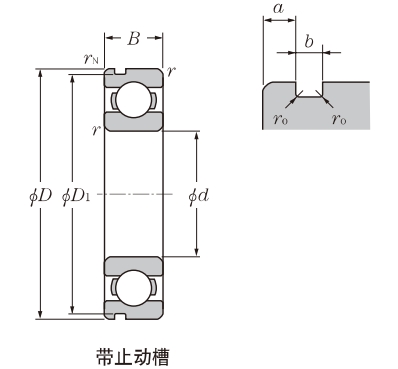

| 止动槽、止动环尺寸 (mm) | |
| 槽底内径 D1.max | 59.61 |
| 止动槽边距 a.max | 3.28 |
| 止动槽直径 b.min | 1.9 |
| 槽底倒角半径 r0.max | 0.6 |
| 止动环外径 D2.max | 67.7 |
| 止动环厚度 f.max | 1.7 |
| 额定载荷（kN） | |
| 额定动载荷 Cr | 19.5 |
| 额定静载荷 Cor | 11.3 |
| 额定载荷（kgf） | |
| 额定动载荷 Cr | 1980 |
| 额定静载荷 Cor | 1150 |
| 极限转速（r/min） | |
| 脂润滑（开式/ZZ/LLB） | 11000 |
| 油润滑（开式/Z/LB） | 13000 |
| 油润滑（LLH） | 8800 |
| 油润滑（LLU） | 7300 |

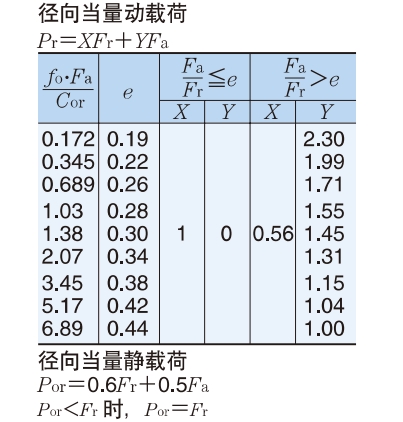

| 其他参数 | |
| 系数 fo | 13.8 |
| 参考重量 | 0.199 kg |
