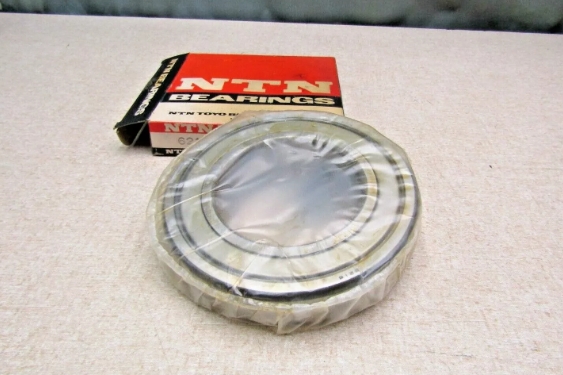

NTN 6303LLHA-N5V88轴承代号说明
N
T
N
6
3
0
3
L
L
H
A
-
N
5
V
8
8
NTN ：轴承品牌：NTN
6：深沟球轴承
3：尺寸系列：03系列
03：内径：17 mm
LLH：两侧带低摩擦力矩（轻接触）型橡胶密封圈
A：中高温 150°C
-N5：未知后缀
V88：特殊规格，编号 88
NTN ：
轴承品牌：NTN
6：
深沟球轴承
3：
尺寸系列：03系列
03：
内径：17 mm
LLH：
两侧带低摩擦力矩（轻接触）型橡胶密封圈
A：
中高温 150°C
-N5：
未知后缀
V88：
特殊规格，编号 88
NTN 6303LLHA-N5V88轴承尺寸、参数与图纸
| 外形尺寸 (mm) | |
| 轴承内径 d | 17 |
| 轴承外径 D | 47 |
| 轴承厚度 B | 14 |
| 倒角半径 r.min | 1 |
| 倒角半径 r.NS.min | 0.5 |
| 桥台和倒角尺寸 (mm) | |
| 内圈挡肩 da.min | 22 |
| 内圈挡肩 da.max | 25 |
| 外圈挡肩 Da.max | 42 |
| 参考止动环挡肩 Dx.min | 53.5 |
| 止动槽挡肩 Cy.max | 3.3 |
| 止动槽挡肩 Cz.max | 1.2 |
| 倒角半径 r.as.max | 1 |
| 倒角半径 r.Nas.max | 0.5 |
| 止动槽、止动环尺寸 (mm) | |
| 槽底内径 D1.max | 44.6 |
| 止动槽边距 a.max | 2.46 |
| 止动槽直径 b.min | 1.35 |
| 槽底倒角半径 r0.max | 0.4 |
| 止动环外径 D2.max | 52.7 |
| 止动环厚度 f.max | 1.12 |
| 额定载荷（kN） | |
| 额定动载荷 Cr | 13.5 |
| 额定静载荷 Cor | 6.55 |
| 额定载荷（kgf） | |
| 额定动载荷 Cr | 1380 |
| 额定静载荷 Cor | 665 |
| 极限转速（r/min） | |
| 脂润滑（开式/ZZ/LLB） | 16000 |
| 油润滑（开式/Z/LB） | 19000 |
| 油润滑（LLH） | 14000 |
| 油润滑（LLU） | 11000 |
| 其他参数 | |
| 系数 fo | 12.2 |
| 参考重量 | 0.115 kg |
