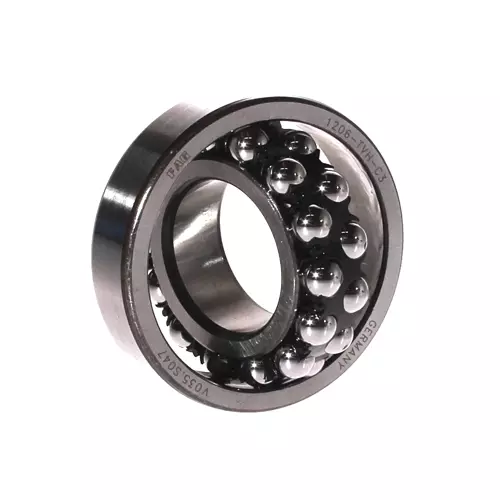

FAG 1206-TVH#E>N轴承代号说明
1
2
0
6
-
T
V
H
#
E
>
N
1：标准自调心球轴承
2：ISO标准02系列
06：内径：30 mm
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
#E：单个纸盒包装
>N：产地代码
1：
标准自调心球轴承
2：
ISO标准02系列
06：
内径：30 mm
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
#E：
单个纸盒包装
>N：
产地代码
FAG 1206-TVH#E>N轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 62 mm | 外径 |
| B | 16 mm | 宽度 |
| Cr | 15,900 N | 径向额定动载荷 |
| C0r | 4,650 N | 径向额定静载荷 |
| Cur | 295 N | 径向疲劳极限载荷 |
| nG | 13,100 1/min | 极限转速 |
| nϑr | 11,400 1/min | 参考转速 |
| 0.213 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| D1 | 51.6 mm | 外圈肩径 |
| d1 | 40.1 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 35.6 mm | 轴肩最小直径 |
| Da max | 56.4 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.25 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.54 | 动态轴向载荷系数 |
| Y2 | 3.93 | 动态轴向载荷系数 |
| Y | 2.66 | 静态轴向载荷系数 |
FAG 1206-TVH#E>N轴承后缀及相关产品推荐
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
