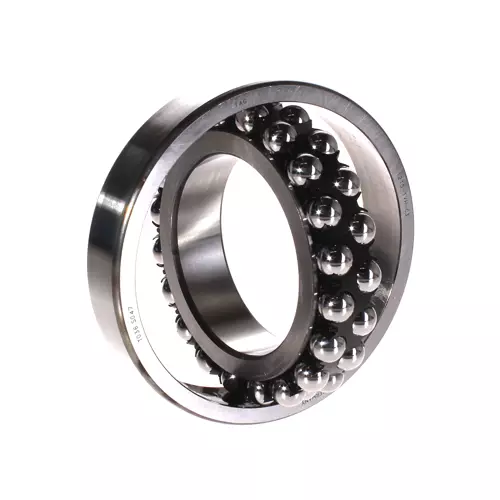

FAG 1215-TVH-C3轴承代号说明
1
2
1
5
-
T
V
H
-
C
3
1：标准自调心球轴承
2：ISO标准02系列
15：内径：75 mm
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-C3：C3 游隙（大于 CN 游隙）
1：
标准自调心球轴承
2：
ISO标准02系列
15：
内径：75 mm
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 1215-TVH-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| D | 130 mm | 外径 |
| B | 25 mm | 宽度 |
| Cr | 39,000 N | 径向额定动载荷 |
| C0r | 15,700 N | 径向额定静载荷 |
| Cur | 980 N | 径向疲劳极限载荷 |
| nG | 5,700 1/min | 极限转速 |
| nϑr | 5,500 1/min | 参考转速 |
| 1.42 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 113.6 mm | 外圈肩径 |
| d1 | 93.7 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 84 mm | 轴肩最小直径 |
| Da max | 121 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.18 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 3.58 | 动态轴向载荷系数 |
| Y2 | 5.53 | 动态轴向载荷系数 |
| Y | 3.75 | 静态轴向载荷系数 |
FAG 1215-TVH-C3轴承后缀及相关产品推荐
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
