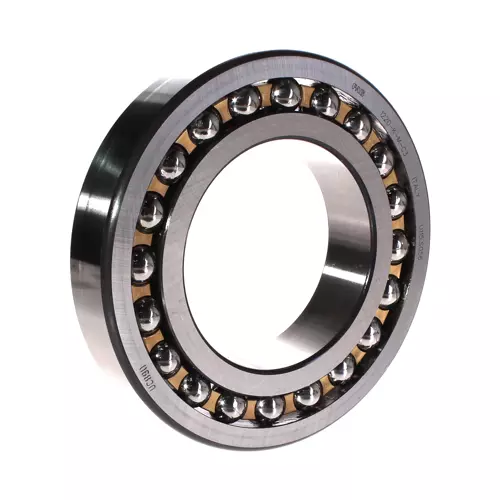

FAG 1220-K-M-C3轴承代号说明
1
2
2
0
-
K
-
M
-
C
3
1：标准自调心球轴承
2：ISO标准02系列
20：内径：100 mm
-K：锥孔，锥角 1:12
-M：滚动体引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
1：
标准自调心球轴承
2：
ISO标准02系列
20：
内径：100 mm
-K：
锥孔，锥角 1:12
-M：
滚动体引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 1220-K-M-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 180 mm | 外径 |
| B | 34 mm | 宽度 |
| Cr | 70,000 N | 径向额定动载荷 |
| C0r | 29,500 N | 径向额定静载荷 |
| Cur | 1,590 N | 径向疲劳极限载荷 |
| nG | 6,000 1/min | 极限转速 |
| nϑr | 4,500 1/min | 参考转速 |
| 3.833 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 155.2 mm | 外圈肩径 |
| d1 | 127.3 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 112 mm | 轴肩最小直径 |
| da max | 124 mm | 轴肩最大直径 |
| Da max | 168 mm | 壳肩最大直径 |
| db min | 106 mm | 套筒最小空腔直径 |
| Ba min | 7 mm | 套筒最小空腔宽度 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| e | 0.18 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 3.58 | 动态轴向载荷系数 |
| Y2 | 5.53 | 动态轴向载荷系数 |
| Y | 3.75 | 静态轴向载荷系数 |
| 附加附件 | ||
| H220 | 紧定套 | |
