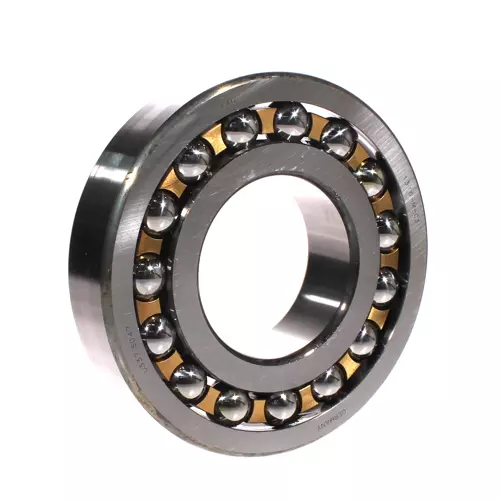

FAG 1316-M轴承代号说明
1
3
1
6
-
M
1：标准自调心球轴承
3：ISO标准03系列
16：内径：80 mm
-M：滚动体引导，实体黄铜保持架
1：
标准自调心球轴承
3：
ISO标准03系列
16：
内径：80 mm
-M：
滚动体引导，实体黄铜保持架
FAG 1316-M轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 80 mm | 内径 |
| D | 170 mm | 外径 |
| B | 39 mm | 宽度 |
| Cr | 89,000 N | 径向额定动载荷 |
| C0r | 33,000 N | 径向额定静载荷 |
| Cur | 1,870 N | 径向疲劳极限载荷 |
| nG | 6,200 1/min | 极限转速 |
| nϑr | 4,500 1/min | 参考转速 |
| 4.407 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 144.3 mm | 外圈肩径 |
| d1 | 110.6 mm | 内圈肩径 |
| C1 | 0.1 mm | 悬置滚动元件 |
| 安装参数 | ||
| da min | 92 mm | 轴肩最小直径 |
| Da max | 158 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| e | 0.22 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.88 | 动态轴向载荷系数 |
| Y2 | 4.46 | 动态轴向载荷系数 |
| Y | 3.02 | 静态轴向载荷系数 |
FAG 1316-M轴承后缀及相关产品推荐
| 保持架 | M | 实心黄铜保持架，滚珠导向 |
| 公差等级 | PN | 普通精度 |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
