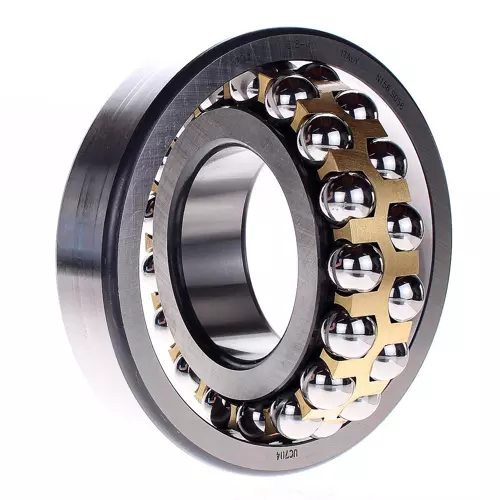

FAG 1318-M轴承代号说明
1
3
1
8
-
M
1：标准自调心球轴承
3：ISO标准03系列
18：内径：90 mm
-M：滚动体引导，实体黄铜保持架
1：
标准自调心球轴承
3：
ISO标准03系列
18：
内径：90 mm
-M：
滚动体引导，实体黄铜保持架
FAG 1318-M轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 90 mm | 内径 |
| D | 190 mm | 外径 |
| B | 43 mm | 宽度 |
| Cr | 109,000 N | 径向额定动载荷 |
| C0r | 43,000 N | 径向额定静载荷 |
| Cur | 2,300 N | 径向疲劳极限载荷 |
| nG | 5,500 1/min | 极限转速 |
| nϑr | 4,200 1/min | 参考转速 |
| 6.132 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 159.8 mm | 外圈肩径 |
| d1 | 124.4 mm | 内圈肩径 |
| C1 | 0.1 mm | 悬置滚动元件 |
| 安装参数 | ||
| da min | 104 mm | 轴肩最小直径 |
| Da max | 176 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| e | 0.22 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.84 | 动态轴向载荷系数 |
| Y2 | 4.4 | 动态轴向载荷系数 |
| Y | 2.98 | 静态轴向载荷系数 |
FAG 1318-M轴承后缀及相关产品推荐
| 保持架 | M | 实心黄铜保持架，滚珠导向 |
| 公差等级 | PN | 普通精度 |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
FAG 1318-M轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 1318-M-C3轴承 | ￥3041.52元 | - | 17 |
