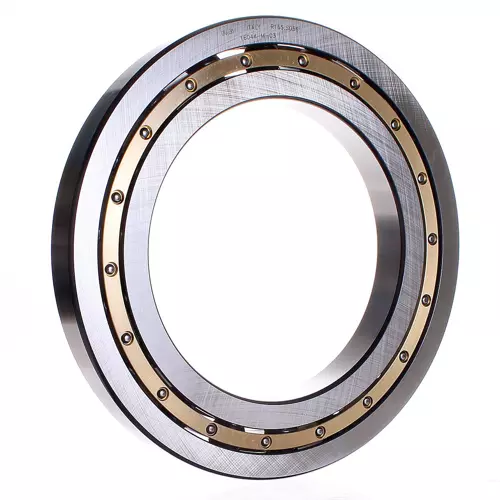

FAG 16044-M-C3#E轴承代号说明
1
6
0
4
4
-
M
-
C
3
#
E
16：深沟球轴承
0：尺寸系列：10系列
44：内径：220 mm
-M：滚动体引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
#E：单个纸盒包装
16：
深沟球轴承
0：
尺寸系列：10系列
44：
内径：220 mm
-M：
滚动体引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
#E：
单个纸盒包装
FAG 16044-M-C3#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 220 mm | 内径 |
| D | 340 mm | 外径 |
| B | 37 mm | 宽度 |
| Cr | 198,000 N | 径向额定动载荷 |
| C0r | 240,000 N | 径向额定静载荷 |
| Cur | 8,600 N | 径向疲劳极限载荷 |
| nG | 3,400 1/min | 极限转速 |
| nϑr | 2,310 1/min | 参考转速 |
| 13.3 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 298.1 mm | 外圈肩径 |
| d1 | 262.8 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 230.2 mm | 轴肩最小直径 |
| Da max | 329.8 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| f | 16.3 | 计算系数 |
FAG 16044-M-C3#E轴承后缀及相关产品推荐
| 保持架 | M | 实心黄铜保持架，滚珠导向 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S1 | 最高温 200°C |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
FAG 16044-M-C3#E轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 16044-M轴承 | ￥8853.12元 | - | 1 |
