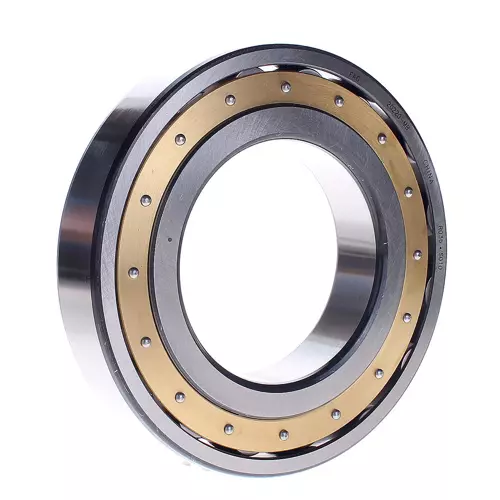

FAG 20220-MB轴承代号说明
2
0
2
2
0
-
M
B
2：鼓形滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
20：内径：100 mm
-MB：内圈引导，实体黄铜保持架
2：
鼓形滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
20：
内径：100 mm
-MB：
内圈引导，实体黄铜保持架
FAG 20220-MB轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 180 mm | 外径 |
| B | 34 mm | 宽度 |
| Cr | 225,000 N | 径向额定动载荷 |
| C0r | 290,000 N | 径向额定静载荷 |
| Cur | 28,500 N | 径向疲劳极限载荷 |
| nG | 4,000 1/min | 极限转速 |
| 3.916 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 160.8 mm | 外圈内径 |
| 安装参数 | ||
| da min | 112 mm | 轴肩最小直径 |
| Da max | 168 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
FAG 20220-MB轴承后缀及相关产品推荐
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | MB | 实心黄铜保持架 |
| 径向游隙 | CN | CN 游隙 |
