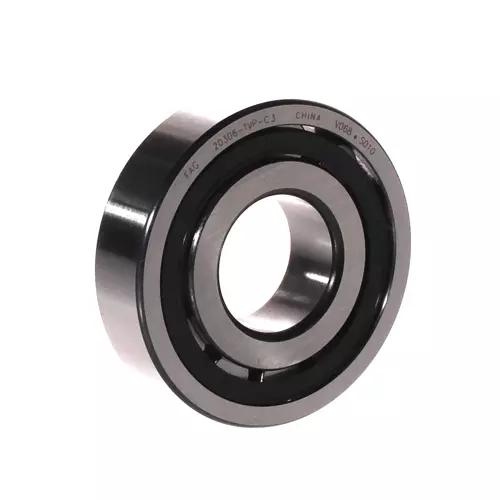

FAG 20306-TVP-C3轴承代号说明
2
0
3
0
6
-
T
V
P
-
C
3
2：鼓形滚子轴承
0：宽度系列：0系列
3：直径系列：3系列
06：内径：30 mm
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-C3：C3 游隙（大于 CN 游隙）
2：
鼓形滚子轴承
0：
宽度系列：0系列
3：
直径系列：3系列
06：
内径：30 mm
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 20306-TVP-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 72 mm | 外径 |
| B | 19 mm | 宽度 |
| Cr | 48,500 N | 径向额定动载荷 |
| C0r | 48,500 N | 径向额定静载荷 |
| Cur | 4,350 N | 径向疲劳极限载荷 |
| nG | 8,800 1/min | 极限转速 |
| 370 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| D1 | 60.7 mm | 外圈内径 |
| 安装参数 | ||
| da min | 37 mm | 轴肩最小直径 |
| Da max | 65 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
