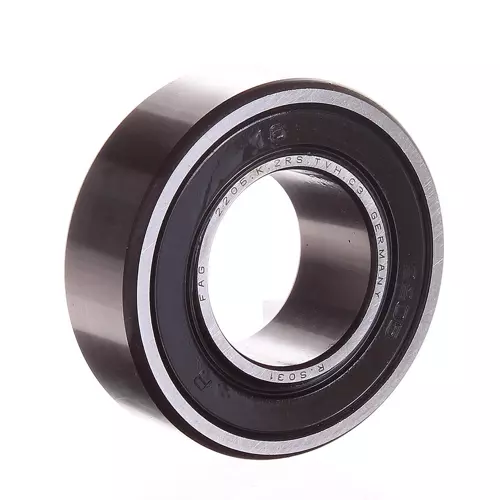

FAG 2205-K-2RS-TVH-C3轴承代号说明
2
2
0
5
-
K
-
2
R
S
-
T
V
H
-
C
3
2：加宽型自调心球轴承
2：ISO标准02系列
05：内径：25 mm
-K：锥孔，锥角 1:12
-2RS：两侧有接触式钢骨架橡胶密封圈
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-C3：C3 游隙（大于 CN 游隙）
2：
加宽型自调心球轴承
2：
ISO标准02系列
05：
内径：25 mm
-K：
锥孔，锥角 1:12
-2RS：
两侧有接触式钢骨架橡胶密封圈
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 2205-K-2RS-TVH-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| D | 52 mm | 外径 |
| B | 18 mm | 宽度 |
| Cr | 12,300 N | 径向额定动载荷 |
| C0r | 3,300 N | 径向额定静载荷 |
| Cur | 209 N | 径向疲劳极限载荷 |
| nG | 8,100 1/min | 极限转速 |
| 0.16 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| D2 | 45.3 mm | 外圈口径 |
| d2 | 30.7 mm | 内圈口径 |
| 安装参数 | ||
| da min | 30.6 mm | 轴肩最小直径 |
| da max | 32 mm | 轴肩最大直径 |
| Da max | 46.4 mm | 壳肩最大直径 |
| db min | 28 mm | 套筒最小空腔直径 |
| Ba min | 5 mm | 套筒最小空腔宽度 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 系数 | ||
| e | 0.27 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.36 | 动态轴向载荷系数 |
| Y2 | 3.65 | 动态轴向载荷系数 |
| Y | 2.47 | 静态轴向载荷系数 |
| 附加附件 | ||
| H305 | 紧定套 | |
FAG 2205-K-2RS-TVH-C3轴承后缀及相关产品推荐
| 润滑方式 | GA14 | 滚珠轴承润滑脂，D≤62毫米时噪音低 |
| 密封 | 2RS | 轴承两侧带接触式密封件 |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 径向游隙 | C3 | C3 游隙（大于 CN 游隙），大于CN游隙 |
| 内孔型式 | K | 锥孔 |
