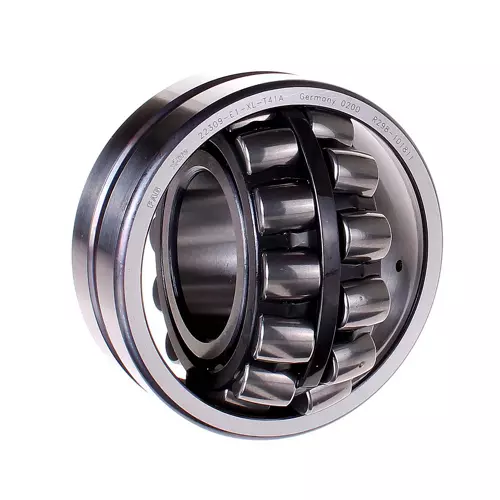

FAG 22309-E1-XL-T41A轴承代号说明
2
2
3
0
9
-
E
1
-
X
L
-
T
4
1
A
2：调心滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
09：内径：45 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
-T41A：振动筛用调心滚子轴承（C4游隙），老代号：C4.F80
2：
调心滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
09：
内径：45 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
-T41A：
振动筛用调心滚子轴承（C4游隙），老代号：C4.F80
FAG 22309-E1-XL-T41A轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 100 mm | 外径 |
| B | 36 mm | 宽度 |
| Cr | 187,000 N | 径向额定动载荷 |
| C0r | 183,000 N | 径向额定静载荷 |
| Cur | 16,500 N | 径向疲劳极限载荷 |
| nG | 6,800 1/min | 极限转速 |
| nϑr | 5,000 1/min | 参考转速 |
| 1.371 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 84.7 mm | 外圈内径 |
| d2 | 58.9 mm | 内圈滚道直径 |
| ds | 3.2 mm | 润滑孔直径 |
| ns | 6.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 54 mm | 轴肩最小直径 |
| Da max | 91 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.36 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 1.9 | 动态轴向载荷系数 |
| Y2 | 2.83 | 动态轴向载荷系数 |
| Y | 1.86 | 静态轴向载荷系数 |
