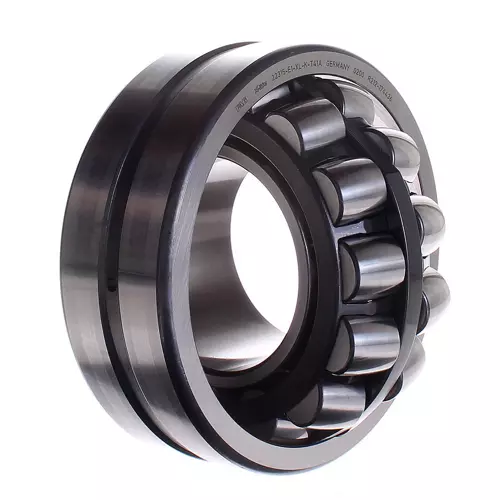

FAG 22315-E1-XL-K-T41A轴承代号说明
2
2
3
1
5
-
E
1
-
X
L
-
K
-
T
4
1
A
2：调心滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
15：内径：75 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
-K：锥孔，锥角 1:12
-T41A：振动筛用调心滚子轴承（C4游隙），老代号：C4.F80
2：
调心滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
15：
内径：75 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
-K：
锥孔，锥角 1:12
-T41A：
振动筛用调心滚子轴承（C4游隙），老代号：C4.F80
FAG 22315-E1-XL-K-T41A轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| D | 160 mm | 外径 |
| B | 55 mm | 宽度 |
| Cr | 445,000 N | 径向额定动载荷 |
| C0r | 450,000 N | 径向额定静载荷 |
| Cur | 42,000 N | 径向疲劳极限载荷 |
| nG | 4,500 1/min | 极限转速 |
| nϑr | 3,550 1/min | 参考转速 |
| 5.142 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 136.3 mm | 外圈内径 |
| d2 | 92.4 mm | 内圈滚道直径 |
| ds | 4.8 mm | 润滑孔直径 |
| ns | 9.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 87 mm | 轴肩最小直径 |
| da max | 92 mm | 轴肩最大直径 |
| Da max | 148 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大凹槽半径 |
| db min | 82 mm | 套筒最小空腔直径 |
| Ba min | 5 mm | 套筒最小空腔宽度 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.34 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 1.99 | 动态轴向载荷系数 |
| Y2 | 2.96 | 动态轴向载荷系数 |
| Y | 1.94 | 静态轴向载荷系数 |
| 附加附件 | ||
| H2315 | 紧定套 | |
| AHX2315G | 退卸套 | |
