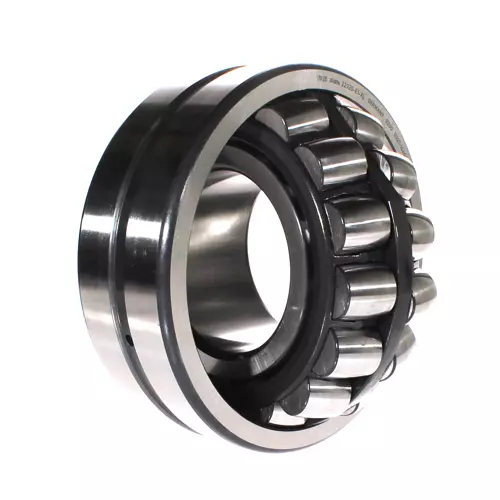

FAG 22320-E1-XL-C3轴承代号说明
2
2
3
2
0
-
E
1
-
X
L
-
C
3
2：调心滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
20：内径：100 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
-C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
20：
内径：100 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
-C3：
C3 游隙（大于 CN 游隙）
FAG 22320-E1-XL-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 215 mm | 外径 |
| B | 73 mm | 宽度 |
| Cr | 810,000 N | 径向额定动载荷 |
| C0r | 920,000 N | 径向额定静载荷 |
| Cur | 77,000 N | 径向疲劳极限载荷 |
| nG | 3,300 1/min | 极限转速 |
| nϑr | 2,380 1/min | 参考转速 |
| 13.12 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 184.7 mm | 外圈内径 |
| d2 | 130.2 mm | 内圈滚道直径 |
| ds | 6.3 mm | 润滑孔直径 |
| ns | 12.2 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 114 mm | 轴肩最小直径 |
| Da max | 201 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.33 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.03 | 动态轴向载荷系数 |
| Y2 | 3.02 | 动态轴向载荷系数 |
| Y | 1.98 | 静态轴向载荷系数 |
FAG 22320-E1-XL-C3轴承后缀及相关产品推荐
| 设计 | E1 | 不带中档圈 |
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | JPA | 钣金保持架 |
| 径向游隙 | CN | CN 游隙 |
| 润滑方式 | 标准 |
