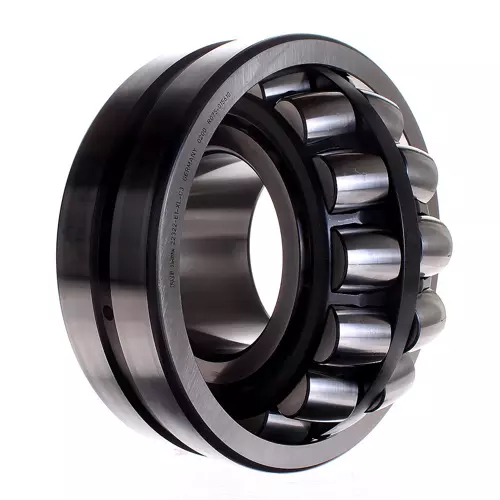

FAG 22322-E1-XL#E轴承代号说明
2
2
3
2
2
-
E
1
-
X
L
#
E
2：调心滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
22：内径：110 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
#E：单个纸盒包装
2：
调心滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
22：
内径：110 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
#E：
单个纸盒包装
FAG 22322-E1-XL#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 240 mm | 外径 |
| B | 80 mm | 宽度 |
| Cr | 950,000 N | 径向额定动载荷 |
| C0r | 1,070,000 N | 径向额定静载荷 |
| Cur | 93,000 N | 径向疲劳极限载荷 |
| nG | 3,000 1/min | 极限转速 |
| nϑr | 2,130 1/min | 参考转速 |
| 17.713 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 204.9 mm | 外圈内径 |
| d2 | 143.1 mm | 内圈滚道直径 |
| ds | 8 mm | 润滑孔直径 |
| ns | 15 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 124 mm | 轴肩最小直径 |
| Da max | 226 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.33 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.07 | 动态轴向载荷系数 |
| Y2 | 3.09 | 动态轴向载荷系数 |
| Y | 2.03 | 静态轴向载荷系数 |
FAG 22322-E1-XL#E轴承后缀及相关产品推荐
| 设计 | E1 | 不带中档圈 |
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | JPA | 钣金保持架 |
| 径向游隙 | CN | CN 游隙 |
| 润滑方式 | 标准 |
