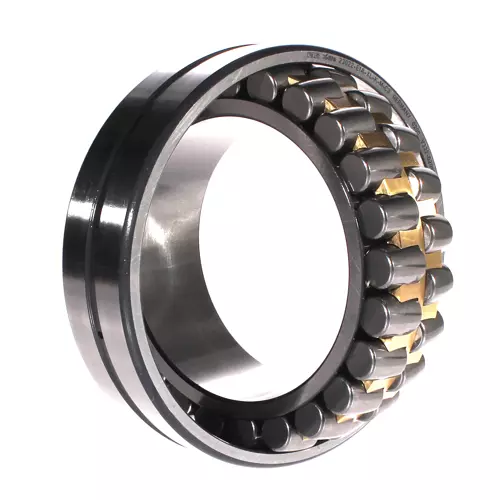

FAG 23022-E1A-XL-K-M-C3轴承代号说明
2
3
0
2
2
-
E
1
A
-
X
L
-
K
-
M
-
C
3
2：调心滚子轴承
3：宽度系列：3系列
0：直径系列：0系列
22：内径：110 mm
-E1：加强型设计，不带中档圈，载荷提升
A：改进的内部结构设计
-XL：X-life 长寿命轴承标记
-K：锥孔，锥角 1:12
-M：滚动体引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
3：
宽度系列：3系列
0：
直径系列：0系列
22：
内径：110 mm
-E1：
加强型设计，不带中档圈，载荷提升
A：
改进的内部结构设计
-XL：
X-life 长寿命轴承标记
-K：
锥孔，锥角 1:12
-M：
滚动体引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 23022-E1A-XL-K-M-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 170 mm | 外径 |
| B | 45 mm | 宽度 |
| Cr | 400,000 N | 径向额定动载荷 |
| C0r | 530,000 N | 径向额定静载荷 |
| Cur | 54,000 N | 径向疲劳极限载荷 |
| nG | 4,200 1/min | 极限转速 |
| nϑr | 3,000 1/min | 参考转速 |
| 3.567 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 154.6 mm | 外圈内径 |
| ds | 3.2 mm | 润滑孔直径 |
| ns | 6.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 118.8 mm | 轴肩最小直径 |
| Da max | 161.2 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大凹槽半径 |
| da max | 123 mm | 轴肩最大直径 |
| db min | 118 mm | 套筒最小空腔直径 |
| Ba min | 14 mm | 套筒最小空腔宽度 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.23 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.9 | 动态轴向载荷系数 |
| Y2 | 4.31 | 动态轴向载荷系数 |
| Y | 2.83 | 静态轴向载荷系数 |
| 附加附件 | ||
| H322 | 紧定套 | |
| AHX322 | 退卸套 | |
FAG 23022-E1A-XL-K-M-C3轴承后缀及相关产品推荐
| 设计 | E1A | 不带中档圈 |
| 内孔型式 | K | 锥孔，锥角1:12 |
| 保持架 | M | 实心黄铜保持架 |
| 径向游隙 | CN | CN 游隙 |
| 润滑方式 | 标准 | |
| 特殊材质 | W209B | 内圈由表面硬化钢制成 |
FAG 23022-E1A-XL-K-M-C3轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 23022-E1A-XL-K-M轴承 | ￥937.28元 | - | 30 |
