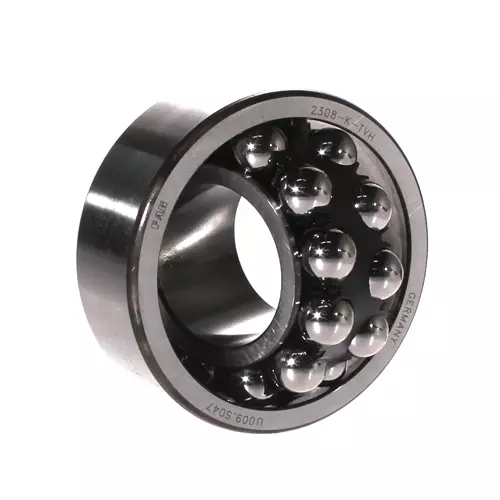

FAG 2308-K-TVH-C3#E轴承代号说明
2
3
0
8
-
K
-
T
V
H
-
C
3
#
E
2：加宽型自调心球轴承
3：ISO标准03系列
08：内径：40 mm
-K：锥孔，锥角 1:12
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-C3：C3 游隙（大于 CN 游隙）
#E：单个纸盒包装
2：
加宽型自调心球轴承
3：
ISO标准03系列
08：
内径：40 mm
-K：
锥孔，锥角 1:12
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-C3：
C3 游隙（大于 CN 游隙）
#E：
单个纸盒包装
FAG 2308-K-TVH-C3#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| D | 90 mm | 外径 |
| B | 33 mm | 宽度 |
| Cr | 46,000 N | 径向额定动载荷 |
| C0r | 13,500 N | 径向额定静载荷 |
| Cur | 860 N | 径向疲劳极限载荷 |
| nG | 7,900 1/min | 极限转速 |
| nϑr | 8,700 1/min | 参考转速 |
| 0.903 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 74.5 mm | 外圈肩径 |
| d1 | 53.7 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 49 mm | 轴肩最小直径 |
| da max | 51 mm | 轴肩最大直径 |
| Da max | 81 mm | 壳肩最大直径 |
| db min | 45 mm | 套筒最小空腔直径 |
| Ba min | 5 mm | 套筒最小空腔宽度 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.43 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 1.46 | 动态轴向载荷系数 |
| Y2 | 2.25 | 动态轴向载荷系数 |
| Y | 1.52 | 静态轴向载荷系数 |
| 附加附件 | ||
| H2308 | 紧定套 | |
