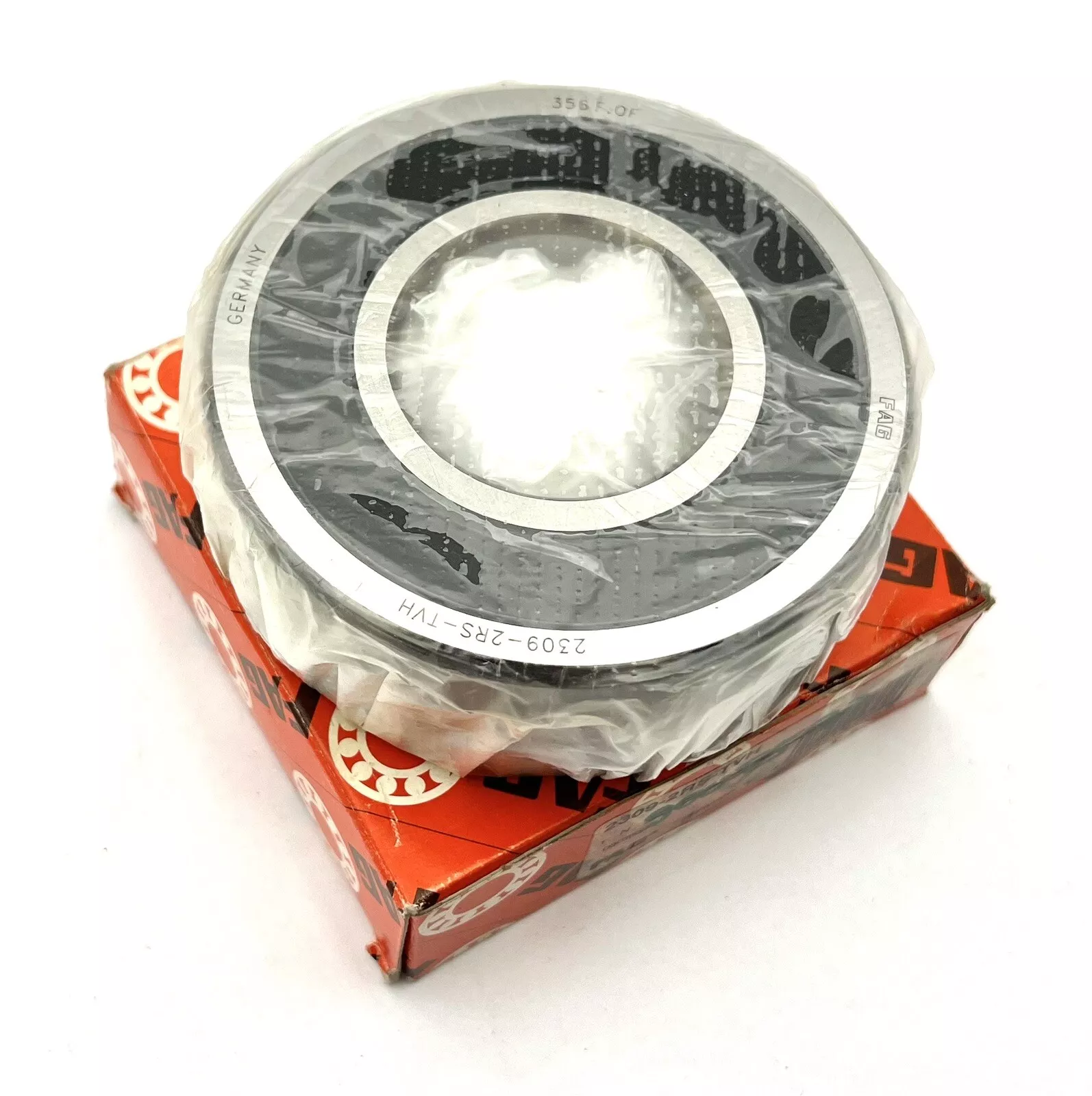

FAG 2309-2RS-TVH#E轴承代号说明
2
3
0
9
-
2
R
S
-
T
V
H
#
E
2：加宽型自调心球轴承
3：ISO标准03系列
09：内径：45 mm
-2RS：两侧有接触式钢骨架橡胶密封圈
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
#E：单个纸盒包装
2：
加宽型自调心球轴承
3：
ISO标准03系列
09：
内径：45 mm
-2RS：
两侧有接触式钢骨架橡胶密封圈
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
#E：
单个纸盒包装
FAG 2309-2RS-TVH#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 100 mm | 外径 |
| B | 36 mm | 宽度 |
| Cr | 38,500 N | 径向额定动载荷 |
| C0r | 12,700 N | 径向额定静载荷 |
| Cur | 810 N | 径向疲劳极限载荷 |
| nG | 4,200 1/min | 极限转速 |
| 1.299 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D2 | 85.8 mm | 外圈口径 |
| d2 | 57.5 mm | 内圈口径 |
| 安装参数 | ||
| da min | 54 mm | 轴肩最小直径 |
| Da max | 91 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 系数 | ||
| e | 0.25 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.51 | 动态轴向载荷系数 |
| Y2 | 3.88 | 动态轴向载荷系数 |
| Y | 2.63 | 静态轴向载荷系数 |
FAG 2309-2RS-TVH#E轴承后缀及相关产品推荐
| 润滑方式 | GA13 | D>62mm轴承使用的标准润滑脂 |
| 密封 | 2RS | 轴承两侧带接触式密封件 |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
