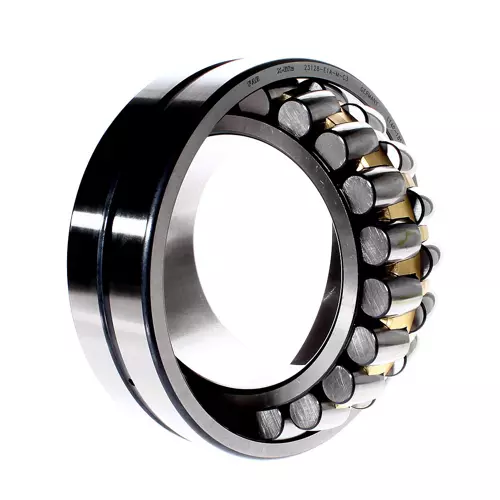

FAG 23128-E1A-XL-M-C3轴承代号说明
2
3
1
2
8
-
E
1
A
-
X
L
-
M
-
C
3
2：调心滚子轴承
3：宽度系列：3系列
1：直径系列：1系列
28：内径：140 mm
-E1：加强型设计，不带中档圈，载荷提升
A：改进的内部结构设计
-XL：X-life 长寿命轴承标记
-M：滚动体引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
3：
宽度系列：3系列
1：
直径系列：1系列
28：
内径：140 mm
-E1：
加强型设计，不带中档圈，载荷提升
A：
改进的内部结构设计
-XL：
X-life 长寿命轴承标记
-M：
滚动体引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 23128-E1A-XL-M-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 140 mm | 内径 |
| D | 225 mm | 外径 |
| B | 68 mm | 宽度 |
| Cr | 760,000 N | 径向额定动载荷 |
| C0r | 1,010,000 N | 径向额定静载荷 |
| Cur | 90,000 N | 径向疲劳极限载荷 |
| nG | 3,000 1/min | 极限转速 |
| nϑr | 1,930 1/min | 参考转速 |
| 10.236 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| ds | 4.8 mm | 润滑孔直径 |
| ns | 9.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 152 mm | 轴肩最小直径 |
| Da max | 213 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.27 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.49 | 动态轴向载荷系数 |
| Y2 | 3.71 | 动态轴向载荷系数 |
| Y | 2.43 | 静态轴向载荷系数 |
FAG 23128-E1A-XL-M-C3轴承后缀及相关产品推荐
| 设计 | E1A | 不带中档圈 |
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | M | 实心黄铜保持架 |
| 径向游隙 | CN | CN 游隙 |
| 润滑方式 | 标准 |
