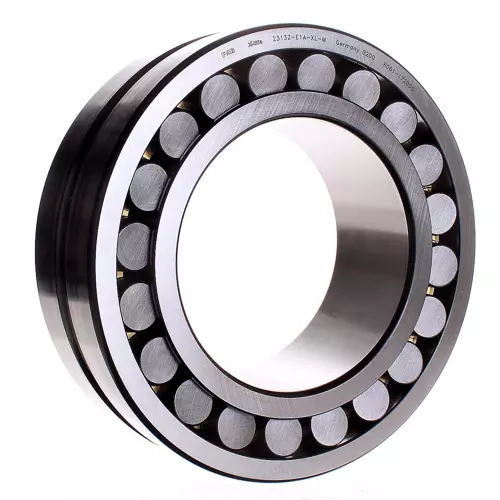

FAG 23132-E1A-XL-M-C3轴承代号说明
2
3
1
3
2
-
E
1
A
-
X
L
-
M
-
C
3
2：调心滚子轴承
3：宽度系列：3系列
1：直径系列：1系列
32：内径：160 mm
-E1：加强型设计，不带中档圈，载荷提升
A：改进的内部结构设计
-XL：X-life 长寿命轴承标记
-M：滚动体引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
3：
宽度系列：3系列
1：
直径系列：1系列
32：
内径：160 mm
-E1：
加强型设计，不带中档圈，载荷提升
A：
改进的内部结构设计
-XL：
X-life 长寿命轴承标记
-M：
滚动体引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 23132-E1A-XL-M-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 160 mm | 内径 |
| D | 270 mm | 外径 |
| B | 86 mm | 宽度 |
| Cr | 1,160,000 N | 径向额定动载荷 |
| C0r | 1,550,000 N | 径向额定静载荷 |
| Cur | 166,000 N | 径向疲劳极限载荷 |
| nG | 2,490 1/min | 极限转速 |
| nϑr | 1,560 1/min | 参考转速 |
| 19.745 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 238.3 mm | 外圈内径 |
| ds | 8 mm | 润滑孔直径 |
| ns | 15 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 172 mm | 轴肩最小直径 |
| Da max | 258 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.29 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.32 | 动态轴向载荷系数 |
| Y2 | 3.45 | 动态轴向载荷系数 |
| Y | 2.26 | 静态轴向载荷系数 |
FAG 23132-E1A-XL-M-C3轴承后缀及相关产品推荐
| 设计 | E1A | 不带中档圈 |
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | M | 实心黄铜保持架 |
| 径向游隙 | CN | CN 游隙 |
| 润滑方式 | 标准 |
FAG 23132-E1A-XL-M-C3轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 23132-E1A-XL-M轴承 | ￥1860.64元 | - | 398 |
| FAG 23132E1A.M轴承 | ￥1984.76元 | - | 3 |
| FAG 23132-E1A-XL-M-C4轴承 | ￥2513.72元 | - | 75 |
| FAG 23132-E1A-M-C4轴承 | ￥3348.92元 | - | 9 |
