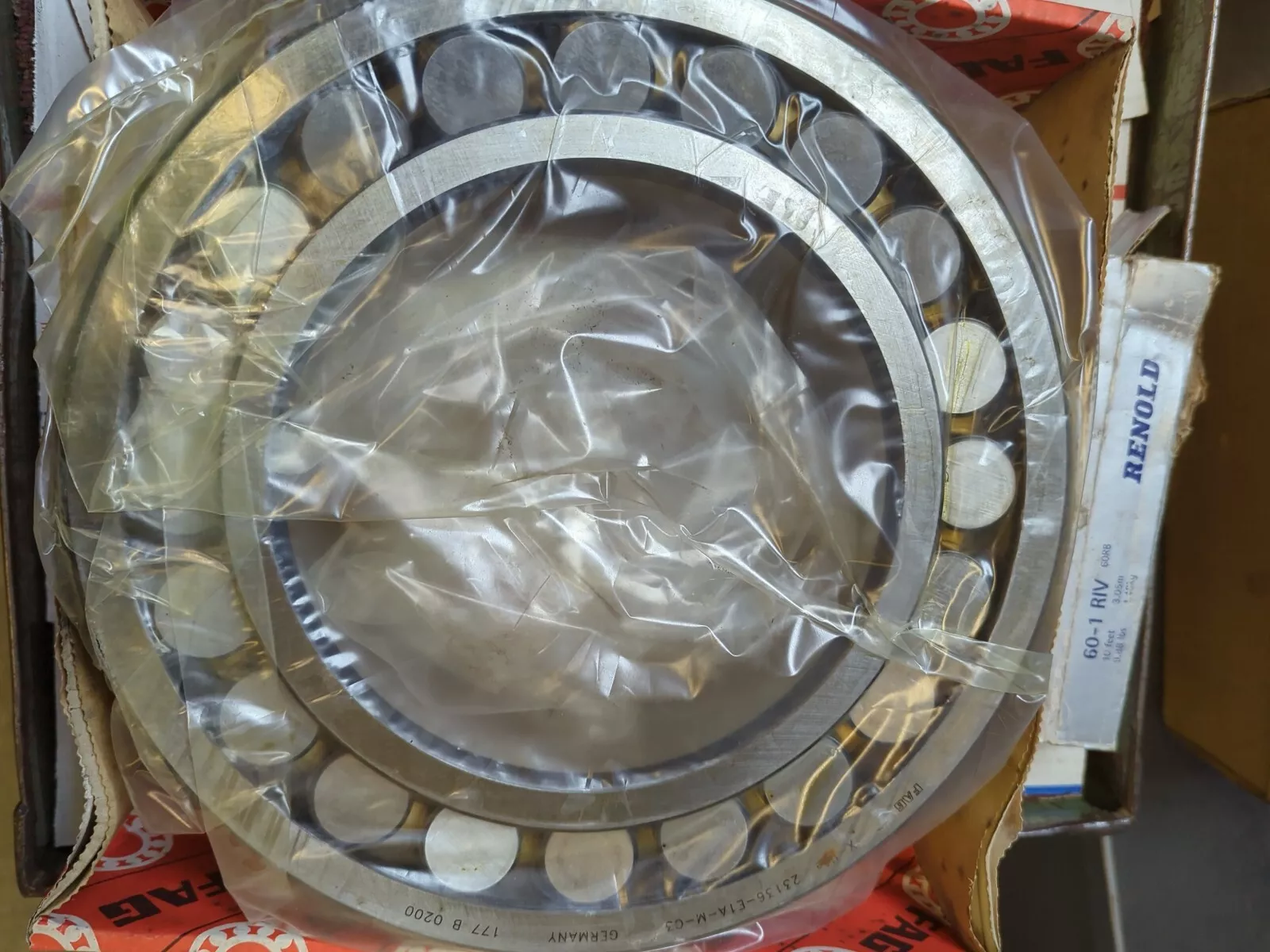

FAG 23136-E1A-XL-M-C3轴承代号说明
2
3
1
3
6
-
E
1
A
-
X
L
-
M
-
C
3
2：调心滚子轴承
3：宽度系列：3系列
1：直径系列：1系列
36：内径：180 mm
-E1：加强型设计，不带中档圈，载荷提升
A：改进的内部结构设计
-XL：X-life 长寿命轴承标记
-M：滚动体引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
3：
宽度系列：3系列
1：
直径系列：1系列
36：
内径：180 mm
-E1：
加强型设计，不带中档圈，载荷提升
A：
改进的内部结构设计
-XL：
X-life 长寿命轴承标记
-M：
滚动体引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 23136-E1A-XL-M-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 180 mm | 内径 |
| D | 300 mm | 外径 |
| B | 96 mm | 宽度 |
| Cr | 1,420,000 N | 径向额定动载荷 |
| C0r | 1,950,000 N | 径向额定静载荷 |
| Cur | 199,000 N | 径向疲劳极限载荷 |
| nG | 2,230 1/min | 极限转速 |
| nϑr | 1.350 1/min | 参考转速 |
| 26.919 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 264.8 mm | 外圈内径 |
| ds | 8 mm | 润滑孔直径 |
| ns | 15 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 194 mm | 轴肩最小直径 |
| Da max | 286 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.29 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.32 | 动态轴向载荷系数 |
| Y2 | 3.45 | 动态轴向载荷系数 |
| Y | 2.26 | 静态轴向载荷系数 |
