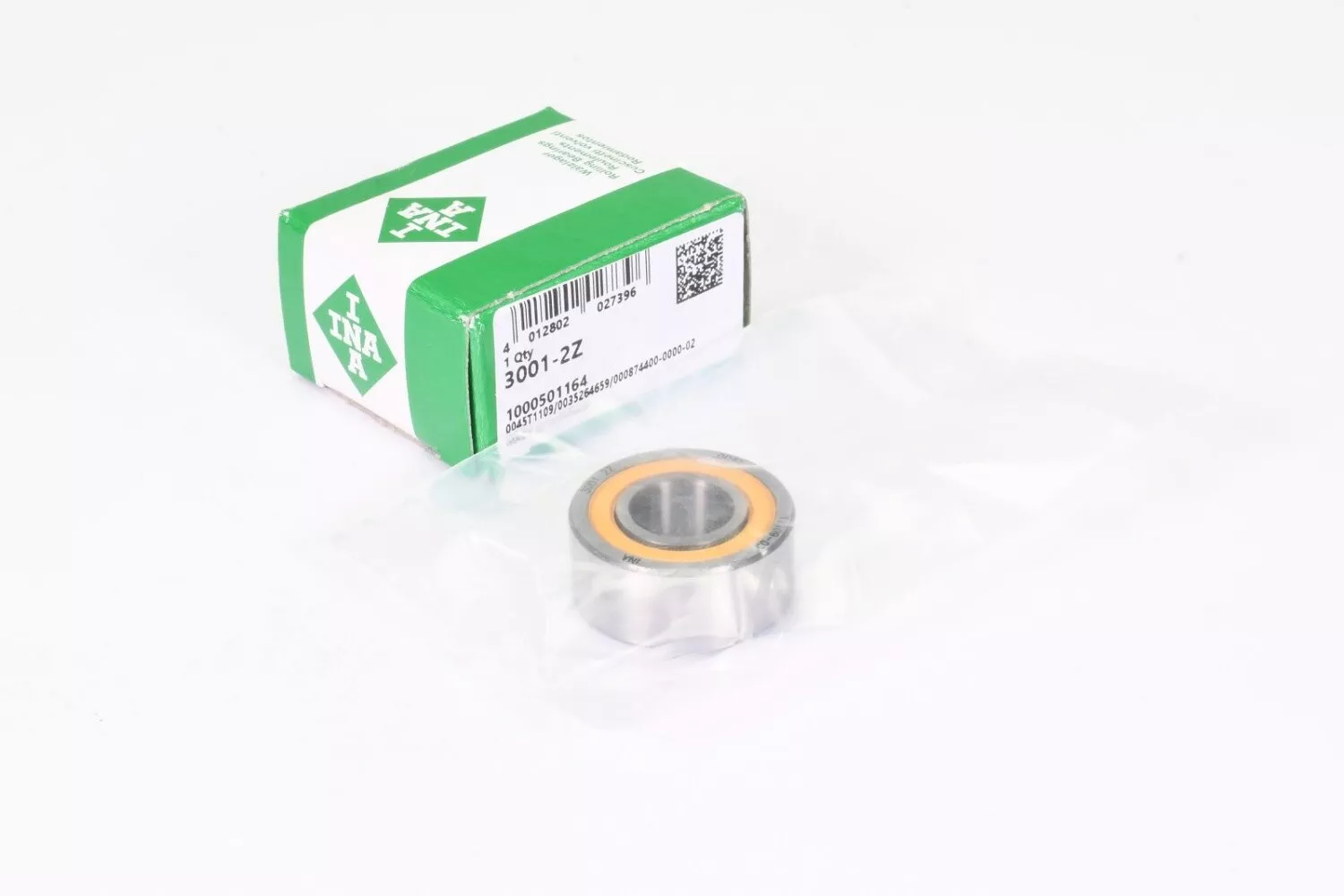

FAG 3001-2Z轴承代号说明
3
0
0
1
-
2
Z
3：双列角接触球轴承
0：尺寸系列：10系列
01：内径：12 mm
-2Z：两侧带金属防尘盖
3：
双列角接触球轴承
0：
尺寸系列：10系列
01：
内径：12 mm
-2Z：
两侧带金属防尘盖
FAG 3001-2Z轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 12 mm | 内径 |
| D | 28 mm | 外径 |
| B | 12 mm | 宽度 |
| Cr | 6,100 N | 径向额定动载荷 |
| C0r | 3,700 N | 径向额定静载荷 |
| Cur | 193 N | 径向疲劳极限载荷 |
| nG | 22,000 1/min | 极限转速 |
| nϑr | 19,300 1/min | 参考转速 |
| 0.032 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| D2 | 23.2 mm | 外圈口径 |
| d2 | 16.4 mm | 内径内圈 |
| a | 13.5 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 14 mm | 轴肩最小直径 |
| Da max | 26 mm | 壳肩最大直径 |
| ra max | 0.3 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
FAG 3001-2Z轴承后缀及相关产品推荐
| 润滑方式 | GA14 | 滚珠轴承润滑脂，D≤62毫米时噪音低 |
| 密封 | 2RZ | 双面非接触式密封 |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 轴向游隙 | CN | CN 游隙 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 设计变量 | B | B 型 |
