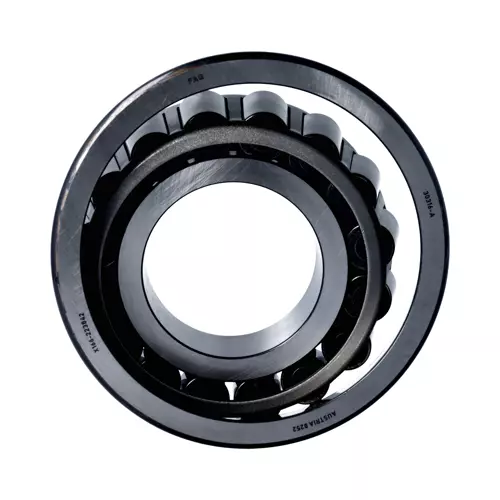

FAG 30316-A轴承代号说明
3
0
3
1
6
-
A
3：圆锥滚子轴承
0：宽度系列：0系列
3：直径系列：3系列
16：内径：80 mm
-：分隔符
A：改进的内部结构设计
3：
圆锥滚子轴承
0：
宽度系列：0系列
3：
直径系列：3系列
16：
内径：80 mm
-：
分隔符
A：
改进的内部结构设计
FAG 30316-A轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 80 mm | 内径 |
| D | 170 mm | 外径 |
| B | 39 mm | 内圈宽度 |
| C | 33 mm | 外圈宽度 |
| T | 42.5 mm | 总宽度 |
| Cr | 285,000 N | 径向额定动载荷 |
| C0r | 345,000 N | 径向额定静载荷 |
| Cur | 40,000 N | 径向疲劳极限载荷 |
| nG | 4,250 1/min | 极限转速 |
| nϑr | 3,200 1/min | 热速度额定值 |
| 4.247 kg | 重量 | |
| 尺寸参数 | ||
| r1, 2 min | 3 mm | 内圈背面最小倒角尺寸 |
| r3, 4 min | 2.5 mm | 外圈背面最小倒角尺寸 |
| a | 34 mm | 压力锥顶点之间的距离 |
| d1 | 121.7 mm | 内圈导向挡边直径 |
| 安装参数 | ||
| da max | 102 mm | 轴肩最大直径 |
| db min | 92 mm | 轴肩最小直径 |
| Da min | 148 mm | 最小壳体肩部直径 |
| Da max | 158 mm | 壳肩最大直径 |
| Db min | 159 mm | 最小壳体肩部直径 |
| Ca min | 5 mm | 最小轴向间距 |
| Cb min | 9.5 mm | 最小轴向间距 |
| ra max | 3 mm | 最大轴圆角半径 |
| rb max | 2.5 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.35 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y | 1.74 | 动态轴向载荷系数 |
| Y | 0.96 | 静态轴向载荷系数 |
| 附加附件 | ||
| T2GB080 | 对应的 ISO 10317 和 ISO 355 标准型号 | |
FAG 30316-A轴承后缀及相关产品推荐
| 公差等级 | PN | NX 级（ISO 492:2014） |
| 热处理 | 标准 | |
| 保持架 | 标准 | 钢板保持架，滚子引导 |
| 内部设计 | 标准 | |
| 质量等级 | 标准 | |
| 列数 | 1 | 单列 |
