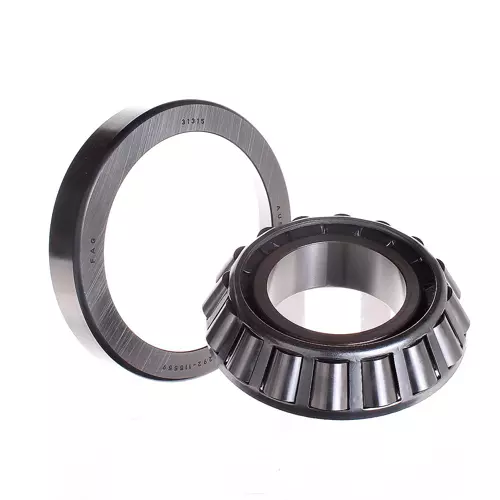

FAG 31315轴承代号说明
3
1
3
1
5
3：圆锥滚子轴承
1：宽度系列：1系列
3：直径系列：3系列
15：内径：75 mm
3：
圆锥滚子轴承
1：
宽度系列：1系列
3：
直径系列：3系列
15：
内径：75 mm
FAG 31315轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| D | 160 mm | 外径 |
| B | 37 mm | 内圈宽度 |
| C | 26 mm | 外圈宽度 |
| T | 40 mm | 总宽度 |
| Cr | 203,000 N | 径向额定动载荷 |
| C0r | 236,000 N | 径向额定静载荷 |
| Cur | 27,000 N | 径向疲劳极限载荷 |
| nG | 4,400 1/min | 极限转速 |
| nϑr | 3,300 1/min | 热速度额定值 |
| 3.344 kg | 重量 | |
| 尺寸参数 | ||
| r1, 2 min | 3 mm | 内圈背面最小倒角尺寸 |
| r3, 4 min | 2.5 mm | 外圈背面最小倒角尺寸 |
| a | 50 mm | 压力锥顶点之间的距离 |
| d1 | 117.6 mm | 内圈导向挡边直径 |
| 安装参数 | ||
| da max | 91 mm | 轴肩最大直径 |
| db min | 87 mm | 轴肩最小直径 |
| Da min | 127 mm | 最小壳体肩部直径 |
| Da max | 148 mm | 壳肩最大直径 |
| Db min | 151 mm | 最小壳体肩部直径 |
| Ca min | 6 mm | 最小轴向间距 |
| Cb min | 14 mm | 最小轴向间距 |
| ra max | 3 mm | 最大轴圆角半径 |
| rb max | 2.5 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.83 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y | 0.73 | 动态轴向载荷系数 |
| Y | 0.4 | 静态轴向载荷系数 |
| 附加附件 | ||
| T7GB075 | 对应的 ISO 10317 和 ISO 355 标准型号 | |
FAG 31315轴承后缀及相关产品推荐
| 公差等级 | PN | NX 级（ISO 492:2014） |
| 热处理 | 标准 | |
| 保持架 | 标准 | 钢板保持架，滚子引导 |
| 内部设计 | 标准 | |
| 质量等级 | 标准 | |
| 列数 | 1 | 单列 |
