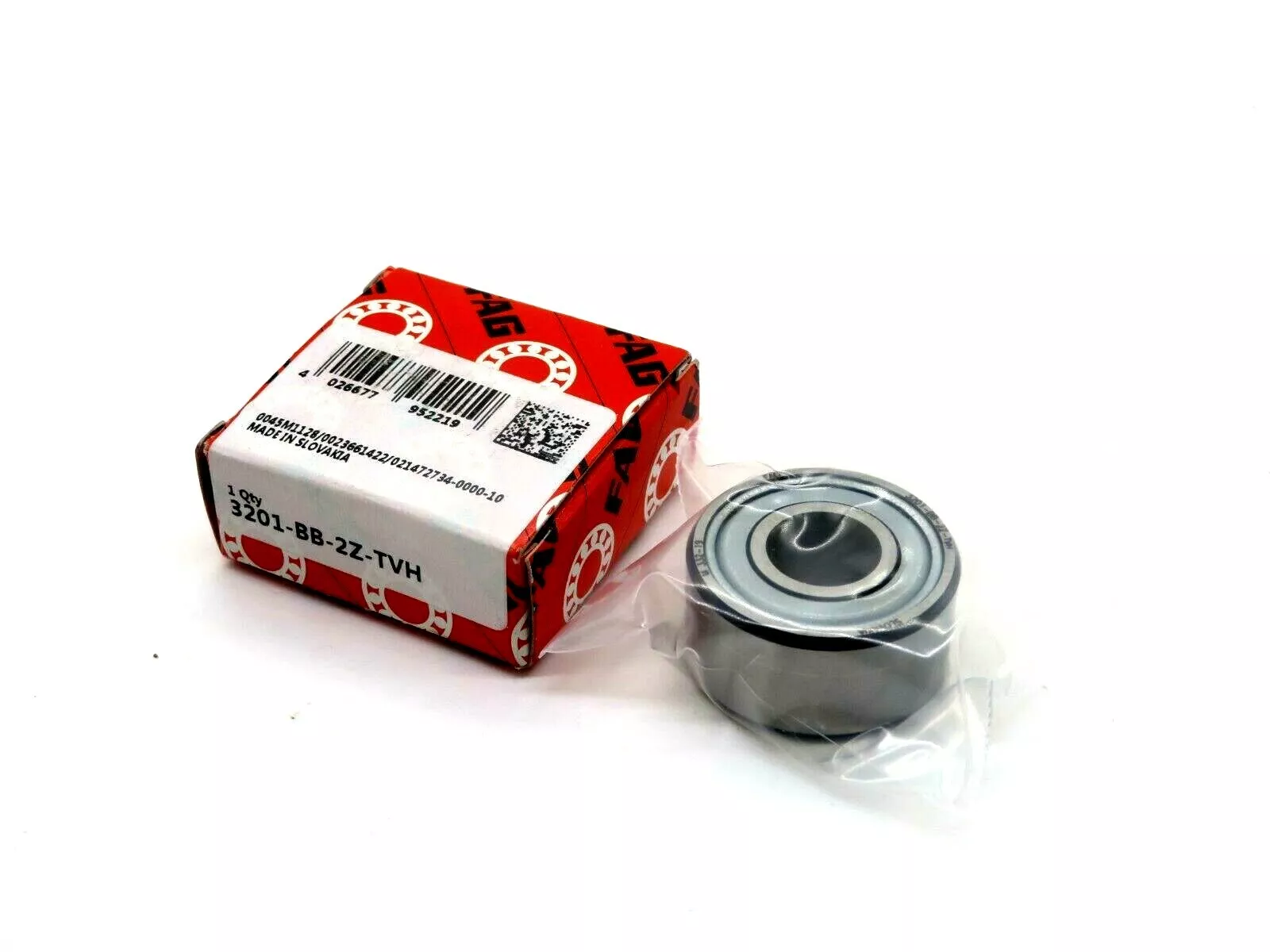

FAG 3201-BB-2Z-TVH#E轴承代号说明
3
2
0
1
-
B
B
-
2
Z
-
T
V
H
#
E
3：双列角接触球轴承
2：尺寸系列：02系列
01：内径：12 mm
-BB：改进的内部结构，接触角25°，没有装球缺口
-2Z：两侧带金属防尘盖
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
#E：单个纸盒包装
3：
双列角接触球轴承
2：
尺寸系列：02系列
01：
内径：12 mm
-BB：
改进的内部结构，接触角25°，没有装球缺口
-2Z：
两侧带金属防尘盖
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
#E：
单个纸盒包装
FAG 3201-BB-2Z-TVH#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 12 mm | 内径 |
| D | 32 mm | 外径 |
| B | 15.9 mm | 宽度 |
| Cr | 10,500 N | 径向额定动载荷 |
| C0r | 5,800 N | 径向额定静载荷 |
| Cur | 300 N | 径向疲劳极限载荷 |
| nG | 18,400 1/min | 极限转速 |
| nϑr | 20,000 1/min | 参考转速 |
| 0.06 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| D2 | 27.8 mm | 外圈口径 |
| d2 | 17.2 mm | 内径内圈 |
| a | 16.5 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 16.2 mm | 轴肩最小直径 |
| Da max | 27.8 mm | 壳肩最大直径 |
| ra max | 0.6 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG 3201-BB-2Z-TVH#E轴承后缀及相关产品推荐
| 润滑方式 | GA14 | 滚珠轴承润滑脂，D≤62毫米时噪音低 |
| 密封 | 2Z | 两侧带非接触式防尘盖 |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 轴向游隙 | CN | CN 游隙 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 设计变量 | B | 设计变量 B |
