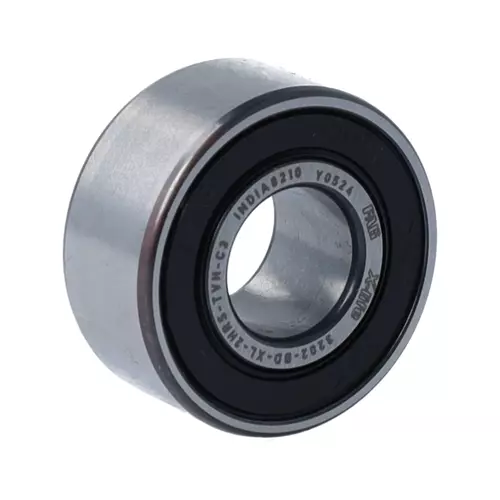

FAG 3202-BD-XL-2HRS-TVH#E轴承代号说明
3
2
0
2
-
B
D
-
X
L
-
2
H
R
S
-
T
V
H
#
E
3：双列角接触球轴承
2：尺寸系列：02系列
02：内径：15 mm
-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-XL：X-life 长寿命轴承标记
-2HRS：两侧带接触式丁腈橡胶密封件
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
#E：单个纸盒包装
3：
双列角接触球轴承
2：
尺寸系列：02系列
02：
内径：15 mm
-BD：
改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-XL：
X-life 长寿命轴承标记
-2HRS：
两侧带接触式丁腈橡胶密封件
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
#E：
单个纸盒包装
FAG 3202-BD-XL-2HRS-TVH#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| D | 35 mm | 外径 |
| B | 15.9 mm | 宽度 |
| Cr | 12,600 N | 径向额定动载荷 |
| C0r | 7,400 N | 径向额定静载荷 |
| Cur | 520 N | 径向疲劳极限载荷 |
| nG | 16,700 1/min | 极限转速 |
| 0.065 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| D2 | 31.1 mm | 外圈口径 |
| d2 | 21 mm | 内径内圈 |
| a | 20.7 mm | 压力锥顶点之间的距离 |
| α | 30 ° | 接触角 |
| 安装参数 | ||
| da min | 19.2 mm | 轴肩最小直径 |
| Da max | 30.8 mm | 壳肩最大直径 |
| ra max | 0.6 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
FAG 3202-BD-XL-2HRS-TVH#E轴承后缀及相关产品推荐
| 润滑方式 | GA14 | 滚珠轴承润滑脂，D≤62毫米时噪音低 |
| 密封 | 2HRS | 轴承两侧带接触式密封件 |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | P6 | P6 级精度，优于普通精度 |
| 轴向游隙 | CN | CN 游隙 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 设计变量 | BD | BD 型 |
FAG 3202-BD-XL-2HRS-TVH#E轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 3202-BD-2HRS-TVH轴承 | ￥151.96元 | - | 57 |
