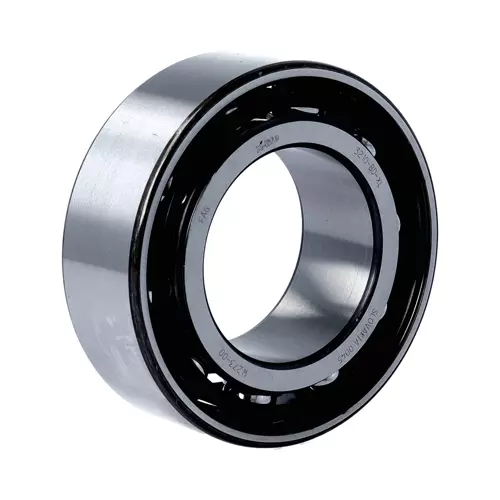

FAG 3210-BD-XL轴承代号说明
3
2
1
0
-
B
D
-
X
L
3：双列角接触球轴承
2：尺寸系列：02系列
10：内径：50 mm
-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-X：-XL：X-life 长寿命轴承标记
L：轻预紧
3：
双列角接触球轴承
2：
尺寸系列：02系列
10：
内径：50 mm
-BD：
改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-X：
-XL：X-life 长寿命轴承标记
L：
轻预紧
FAG 3210-BD-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| D | 90 mm | 外径 |
| B | 30.2 mm | 宽度 |
| Cr | 53,000 N | 径向额定动载荷 |
| C0r | 44,000 N | 径向额定静载荷 |
| Cur | 3,050 N | 径向疲劳极限载荷 |
| nG | 7,800 1/min | 极限转速 |
| nϑr | 7,600 1/min | 参考转速 |
| 0.681 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| D1 | 80.1 mm | 外圈肩径 |
| d1 | 64.9 mm | 内圈肩径 |
| a | 53.2 mm | 压力锥顶点之间的距离 |
| α | 30 ° | 接触角 |
| 安装参数 | ||
| da min | 57 mm | 轴肩最小直径 |
| Da max | 83 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
