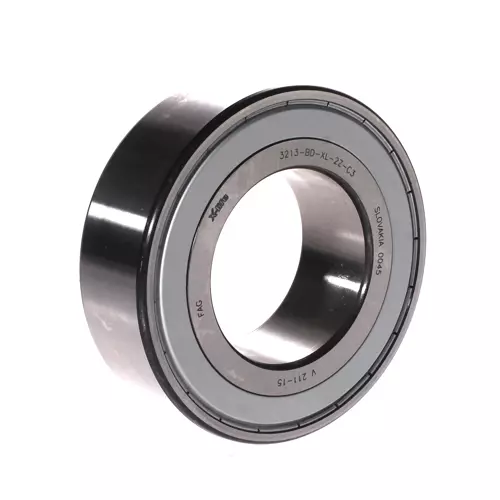

FAG 3213-BD-XL-2Z-C3轴承代号说明
3
2
1
3
-
B
D
-
X
L
-
2
Z
-
C
3
3：双列角接触球轴承
2：尺寸系列：02系列
13：内径：65 mm
-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-XL：X-life 长寿命轴承标记
-2Z：两侧带金属防尘盖
-C3：C3 游隙（大于 CN 游隙）
3：
双列角接触球轴承
2：
尺寸系列：02系列
13：
内径：65 mm
-BD：
改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-XL：
X-life 长寿命轴承标记
-2Z：
两侧带金属防尘盖
-C3：
C3 游隙（大于 CN 游隙）
FAG 3213-BD-XL-2Z-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 65 mm | 内径 |
| D | 120 mm | 外径 |
| B | 38.1 mm | 宽度 |
| Cr | 86,000 N | 径向额定动载荷 |
| C0r | 77,000 N | 径向额定静载荷 |
| Cur | 5,300 N | 径向疲劳极限载荷 |
| nG | 4,300 1/min | 极限转速 |
| nϑr | 6,000 1/min | 参考转速 |
| 1.66 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D2 | 110.1 mm | 外圈口径 |
| d2 | 85.3 mm | 内径内圈 |
| a | 70.6 mm | 压力锥顶点之间的距离 |
| α | 30 ° | 接触角 |
| 安装参数 | ||
| da min | 74 mm | 轴肩最小直径 |
| Da max | 111 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG 3213-BD-XL-2Z-C3轴承后缀及相关产品推荐
| 润滑方式 | GA13 | D>62mm轴承使用的标准润滑脂 |
| 密封 | 2Z | 两侧带非接触式防尘盖 |
| 保持架 | J | 钢板 |
| 公差等级 | P6 | P6 级精度，优于普通精度 |
| 轴向游隙 | CN | CN 游隙 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 设计变量 | BD | BD 型 |
