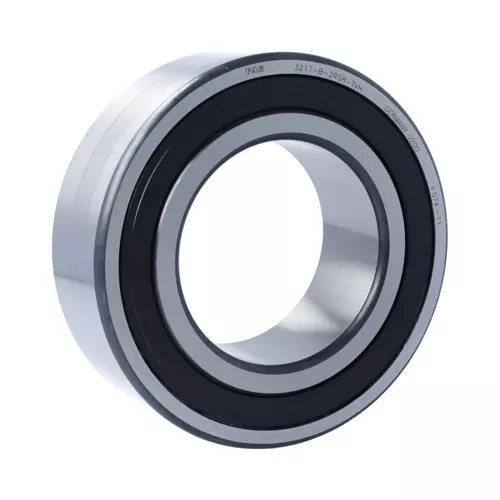

FAG 3217-B-2RSR-TVH轴承代号说明
3
2
1
7
-
B
-
2
R
S
R
-
T
V
H
3：角接触球轴承
2：直径系列：2系列
17：内径代号，内径：85 mm
-B：外部尺寸相同，内部结构优化
-2RSR：两侧带径向接触唇式橡胶密封件
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
3：
角接触球轴承
2：
直径系列：2系列
17：
内径代号，内径：85 mm
-B：
外部尺寸相同，内部结构优化
-2RSR：
两侧带径向接触唇式橡胶密封件
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
FAG 3217-B-2RSR-TVH轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 85 mm | 内径 |
| D | 150 mm | 外径 |
| B | 49.2 mm | 宽度 |
| Cr | 124,000 N | 径向额定动载荷 |
| C0r | 126,000 N | 径向额定静载荷 |
| Cur | 6,100 N | 径向疲劳极限载荷 |
| nG | 2,500 1/min | 极限转速 |
| 3.11 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D2 | 133.8 mm | 外圈口径 |
| d1 | 106.2 mm | 内圈肩径 |
| a | 75.4 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 96 mm | 轴肩最小直径 |
| Da max | 139 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
FAG 3217-B-2RSR-TVH轴承后缀及相关产品推荐
| 润滑方式 | GA13 | D>62mm的标准滚珠轴承和插入式轴承润滑脂 |
| 密封 | 2RSR | 轴承两侧带接触式密封件 |
| 保持架 | TVH | 由玻璃纤维增强聚酰胺PA66制成的实心保持架 |
| 公差等级 | PN | 普通（PN） |
| 轴向游隙 | CN | CN 游隙 |
| 尺寸/热稳定 | S0 | 环的尺寸稳定在150° |
| 设计变量 | B | 设计变量 B |
