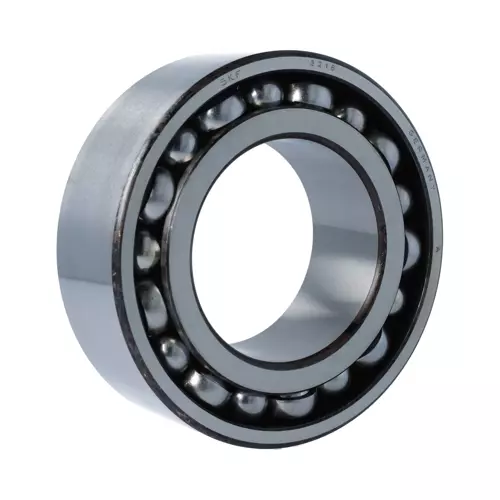

FAG 3218轴承代号说明
3
2
1
8
3：双列角接触球轴承
2：尺寸系列：02系列
18：内径：90 mm
3：
双列角接触球轴承
2：
尺寸系列：02系列
18：
内径：90 mm
FAG 3218轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 90 mm | 内径 |
| D | 160 mm | 外径 |
| B | 52.4 mm | 宽度 |
| Cr | 143,000 N | 径向额定动载荷 |
| C0r | 172,000 N | 径向额定静载荷 |
| Cur | 8,000 N | 径向疲劳极限载荷 |
| nG | 4,350 1/min | 极限转速 |
| nϑr | 4,550 1/min | 参考转速 |
| 4.08 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 143.7 mm | 外圈肩径 |
| d1 | 115.6 mm | 内圈肩径 |
| a | 112.5 mm | 压力锥顶点之间的距离 |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 104 mm | 轴肩最小直径 |
| Da max | 146 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
FAG 3218轴承后缀及相关产品推荐
| 润滑方式 | 不带 | 轴承未润滑 |
| 密封 | 不带 | 开式 |
| 保持架 | J | 钢板 |
| 公差等级 | PN | 普通精度 |
| 轴向游隙 | CN | CN 游隙 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 设计变量 | FN | 带填充槽的轴承 |
FAG 3218轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 3218-C3轴承 | ￥940.76元 | - | 12 |
| FAG 3218-M轴承 | ￥1410.56元 | - | 6 |
