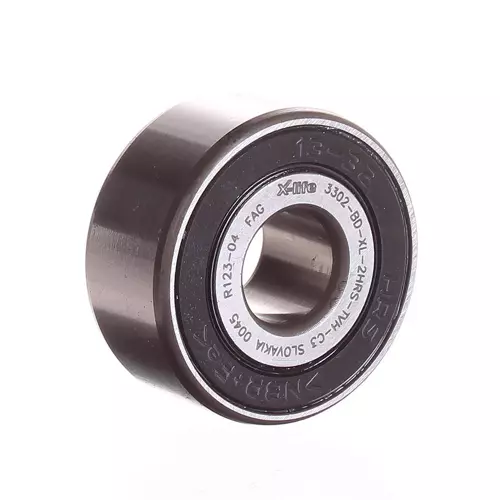

FAG 3302-BD-XL-2HRS-TVH-C3轴承代号说明
3
3
0
2
-
B
D
-
X
L
-
2
H
R
S
-
T
V
H
-
C
3
3：双列角接触球轴承
3：尺寸系列：03系列
02：内径：15 mm
-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-XL：X-life 长寿命轴承标记
-2HRS：两侧带接触式丁腈橡胶密封件
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-C3：C3 游隙（大于 CN 游隙）
3：
双列角接触球轴承
3：
尺寸系列：03系列
02：
内径：15 mm
-BD：
改进的内部结构，接触角25°，没有装球缺口，D：未知代号
-XL：
X-life 长寿命轴承标记
-2HRS：
两侧带接触式丁腈橡胶密封件
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 3302-BD-XL-2HRS-TVH-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| D | 42 mm | 外径 |
| B | 19 mm | 宽度 |
| Cr | 17,000 N | 径向额定动载荷 |
| C0r | 10,400 N | 径向额定静载荷 |
| Cur | 720 N | 径向疲劳极限载荷 |
| nG | 13,800 1/min | 极限转速 |
| 0.123 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| D2 | 37.9 mm | 外圈口径 |
| d2 | 25.8 mm | 内径内圈 |
| a | 24.8 mm | 压力锥顶点之间的距离 |
| α | 30 ° | 接触角 |
| 安装参数 | ||
| da min | 20.6 mm | 轴肩最小直径 |
| Da max | 36.4 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
FAG 3302-BD-XL-2HRS-TVH-C3轴承后缀及相关产品推荐
| 润滑方式 | GA14 | 滚珠轴承润滑脂，D≤62毫米时噪音低 |
| 密封 | 2HRS | 轴承两侧带接触式密封件 |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | P6 | P6 级精度，优于普通精度 |
| 轴向游隙 | CN | CN 游隙 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 设计变量 | BD | BD 型 |
FAG 3302-BD-XL-2HRS-TVH-C3轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 3302-BD-XL-2HRS-TVH轴承 | ￥135.72元 | - | 586 |
