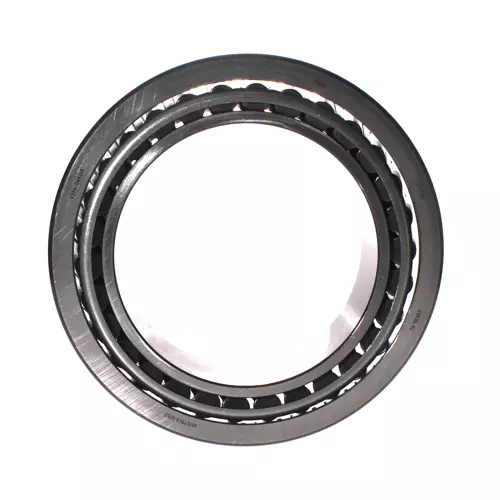

FAG 33030-XL轴承代号说明
3
3
0
3
0
-
X
L
3：圆锥滚子轴承
3：宽度系列：3系列
0：直径系列：0系列
30：内径：150 mm
-XL：X-life 长寿命轴承标记
3：
圆锥滚子轴承
3：
宽度系列：3系列
0：
直径系列：0系列
30：
内径：150 mm
-XL：
X-life 长寿命轴承标记
FAG 33030-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 150 mm | 内径 |
| D | 225 mm | 外径 |
| B | 59 mm | 内圈宽度 |
| C | 46 mm | 外圈宽度 |
| T | 59 mm | 总宽度 |
| Cr | 550,000 N | 径向额定动载荷 |
| C0r | 890,000 N | 径向额定静载荷 |
| Cur | 127,000 N | 径向疲劳极限载荷 |
| nG | 3,450 1/min | 极限转速 |
| nϑr | 1,910 1/min | 热速度额定值 |
| 8.245 kg | 重量 | |
| 尺寸参数 | ||
| r1, 2 min | 3 mm | 内圈背面最小倒角尺寸 |
| r3, 4 min | 2.5 mm | 外圈背面最小倒角尺寸 |
| a | 48 mm | 压力锥顶点之间的距离 |
| d1 | 189.5 mm | 内圈导向挡边直径 |
| 安装参数 | ||
| da max | 164 mm | 轴肩最大直径 |
| db min | 162 mm | 轴肩最小直径 |
| Da min | 200 mm | 最小壳体肩部直径 |
| Da max | 213 mm | 壳肩最大直径 |
| Db min | 217 mm | 最小壳体肩部直径 |
| Ca min | 8 mm | 最小轴向间距 |
| Cb min | 13 mm | 最小轴向间距 |
| ra max | 3 mm | 最大轴圆角半径 |
| rb max | 2.5 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.36 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y | 1.64 | 动态轴向载荷系数 |
| Y | 0.9 | 静态轴向载荷系数 |
| 附加附件 | ||
| T2EE150 | 对应的 ISO 10317 和 ISO 355 标准型号 | |
FAG 33030-XL轴承后缀及相关产品推荐
| 公差等级 | P6XXL | 6X 级（ISO 492:2014），径向跳动和轴向跳动公差减小 |
| 热处理 | 标准 | |
| 保持架 | 标准 | 钢板保持架，滚子引导 |
| 内部设计 | 标准 | |
| 质量等级 | XL | X-life |
| 列数 | 1 | 单列 |
