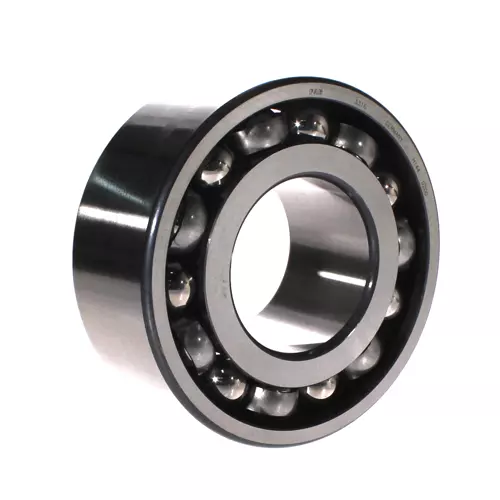

FAG 3316轴承代号说明
3
3
1
6
3：双列角接触球轴承
3：尺寸系列：03系列
16：内径：80 mm
3：
双列角接触球轴承
3：
尺寸系列：03系列
16：
内径：80 mm
FAG 3316轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 80 mm | 内径 |
| D | 170 mm | 外径 |
| B | 68.3 mm | 宽度 |
| Cr | 208,000 N | 径向额定动载荷 |
| C0r | 226,000 N | 径向额定静载荷 |
| Cur | 10,600 N | 径向疲劳极限载荷 |
| nG | 4,150 1/min | 极限转速 |
| nϑr | 3,900 1/min | 参考转速 |
| 6.878 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 149.7 mm | 外圈肩径 |
| d1 | 111.8 mm | 内圈肩径 |
| a | 122.5 mm | 压力锥顶点之间的距离 |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 92 mm | 轴肩最小直径 |
| Da max | 158 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
FAG 3316轴承后缀及相关产品推荐
| 润滑方式 | 不带 | 轴承未润滑 |
| 密封 | 不带 | 开式 |
| 保持架 | J | 钢板 |
| 公差等级 | PN | 普通精度 |
| 轴向游隙 | CN | CN 游隙 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 设计变量 | FN | 带填充槽的轴承 |
FAG 3316轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 3316-C3轴承 | ￥1060.24元 | - | 55 |
