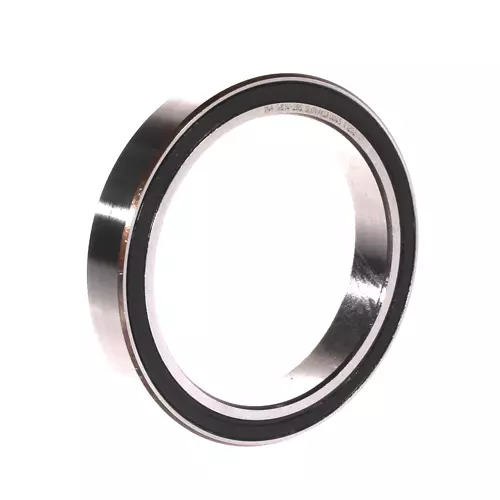

FAG 3814-2RS轴承代号说明
3
8
1
4
-
2
R
S
3：双列角接触球轴承
8：尺寸系列：18系列
14：内径：70 mm
-2RS：两侧有接触式钢骨架橡胶密封圈
3：
双列角接触球轴承
8：
尺寸系列：18系列
14：
内径：70 mm
-2RS：
两侧有接触式钢骨架橡胶密封圈
FAG 3814-2RS轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 90 mm | 外径 |
| B | 15 mm | 宽度 |
| Cr | 18,800 N | 径向额定动载荷 |
| C0r | 23,200 N | 径向额定静载荷 |
| Cur | 1,310 N | 径向疲劳极限载荷 |
| nG | 3,450 1/min | 极限转速 |
| 0.205 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| D2 | 86.3 mm | 外圈口径 |
| d2 | 76.6 mm | 内径内圈 |
| a | 43.6 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 73.2 mm | 轴肩最小直径 |
| Da max | 86.8 mm | 壳肩最大直径 |
| ra max | 0.6 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
FAG 3814-2RS轴承后缀及相关产品推荐
| 润滑方式 | GA13 | D>62mm轴承使用的标准润滑脂 |
| 密封 | 2RS | 轴承两侧带接触式密封件 |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 轴向游隙 | CN | CN 游隙 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 设计变量 | B | B 型 |
