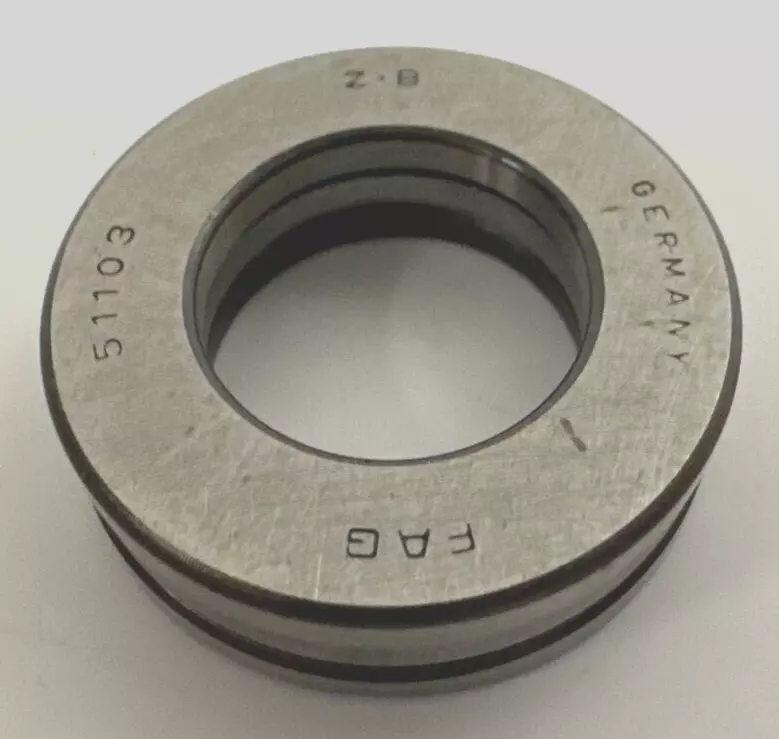

FAG 51103轴承代号说明
5
1
1
0
3
5：推力球轴承
1：宽度系列：1系列
1：直径系列：1系列
03：内径：17 mm
5：
推力球轴承
1：
宽度系列：1系列
1：
直径系列：1系列
03：
内径：17 mm
FAG 51103轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 17 mm | 轴垫圈内径 |
| D | 30 mm | 外壳垫圈外径 |
| T | 9 mm | 高度 |
| Ca | 11,300 N | 基本额定动载荷，轴向 |
| C0a | 19,600 N | 基本额定静载荷，轴向 |
| Cua | 900 N | 极限疲劳载荷，轴向 |
| nG | 12,900 1/min | 极限转速 |
| nϑr | 12,500 1/min | 参考转速 |
| 0.027 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| D1 | 18 mm | 外壳垫圈内径 |
| d1 | 30 mm | 轴垫圈外径 |
| 安装参数 | ||
| da min | 25 mm | 轴肩最小直径 |
| Da max | 22 mm | 壳肩最大直径 |
| ra max | 0.3 mm | 最大填充半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| A | 0.002 | 最小负载系数 |
FAG 51103轴承后缀及相关产品推荐
| 保持架 | J | 钢板 |
| 公差等级 | PN | 普通精度 |
