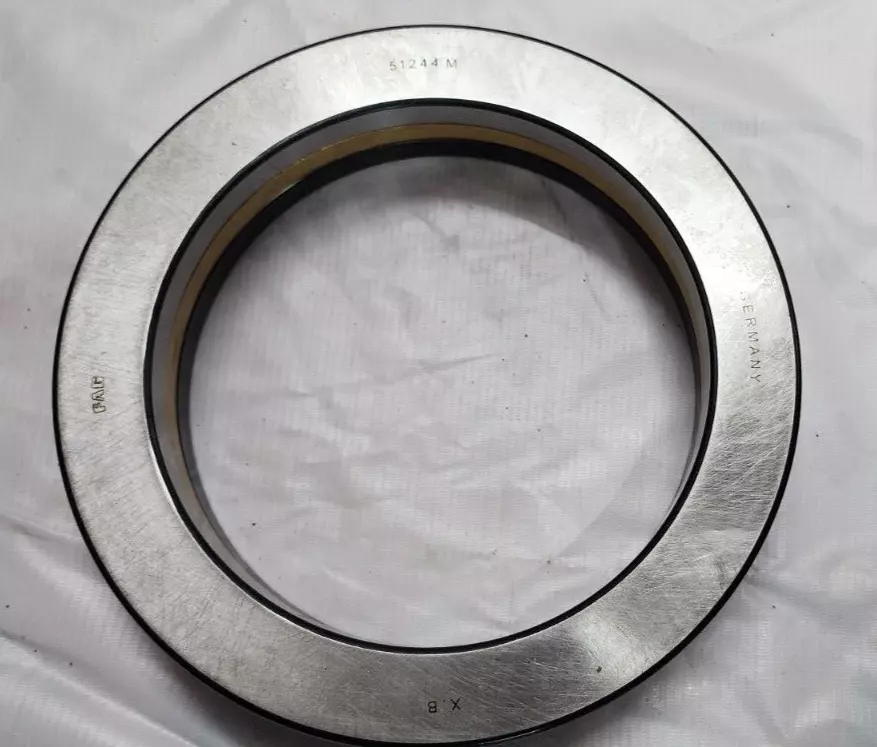

FAG 51244-MP-C4轴承代号说明
5
1
2
4
4
-
M
P
-
C
4
5：推力球轴承
1：宽度系列：1系列
2：直径系列：2系列
44：内径：220 mm
-MP：动体引导，实体黄铜窗式保持架
-C4：C4 游隙（大于 C3 游隙）
5：
推力球轴承
1：
宽度系列：1系列
2：
直径系列：2系列
44：
内径：220 mm
-MP：
动体引导，实体黄铜窗式保持架
-C4：
C4 游隙（大于 C3 游隙）
FAG 51244-MP-C4轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 220 mm | 轴垫圈内径 |
| D | 300 mm | 外壳垫圈外径 |
| T | 63 mm | 高度 |
| Ca | 335,000 N | 基本额定动载荷，轴向 |
| C0a | 1,330,000 N | 基本额定静载荷，轴向 |
| Cua | 37,500 N | 极限疲劳载荷，轴向 |
| nG | 1,420 1/min | 极限转速 |
| nϑr | 1,690 1/min | 参考转速 |
| 13 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 224 mm | 外壳垫圈内径 |
| d1 | 295 mm | 轴垫圈外径 |
| 安装参数 | ||
| da min | 268 mm | 轴肩最小直径 |
| Da max | 252 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大填充半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| A | 9.6 | 最小负载系数 |
