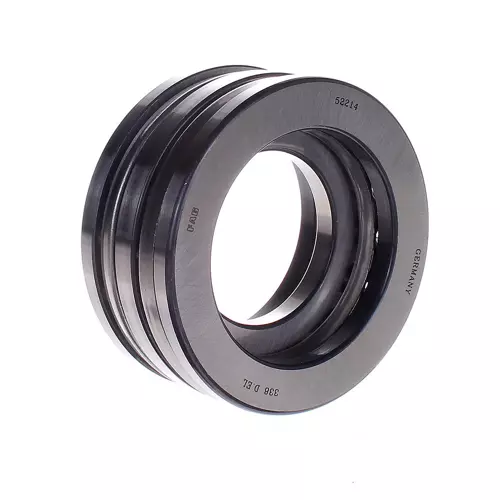

FAG 52214轴承代号说明
5
2
2
1
4
5：推力球轴承
2：宽度系列：2系列
2：直径系列：2系列
14：内径：70 mm
5：
推力球轴承
2：
宽度系列：2系列
2：
直径系列：2系列
14：
内径：70 mm
FAG 52214轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 55 mm | 轴垫圈内径 |
| D | 105 mm | 外壳垫圈外径 |
| T2 | 47 mm | 高度 |
| Ca | 66,000 N | 基本额定动载荷，轴向 |
| C0a | 159,000 N | 基本额定静载荷，轴向 |
| Cua | 7,200 N | 极限疲劳载荷，轴向 |
| nG | 4,000 1/min | 极限转速 |
| nϑr | 4,750 1/min | 参考转速 |
| 1.4 kg | 重量 | |
| 尺寸参数 | ||
| D1 | 72 mm | 外壳垫圈内径 |
| B | 10 mm | 轴垫圈高度 |
| rmin | 1 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da max | 70 mm | 轴肩最大直径 |
| Da max | 84 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大填充半径 |
| ra1 max | 1 mm | 最大填充半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| A | 0.16 | 最小负载系数 |
FAG 52214轴承后缀及相关产品推荐
| 保持架 | J | 钢板 |
| 公差等级 | PN | 普通精度 |
