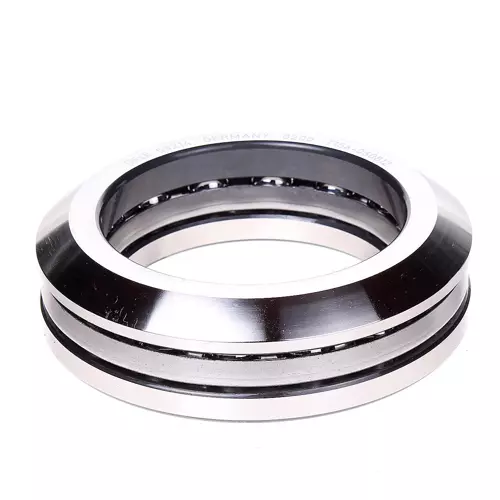

FAG 53214U轴承代号说明
5
3
2
1
4
U
5：推力球轴承
3：宽度系列：3系列
2：直径系列：2系列
14：内径：70 mm
U：带调心座圈
5：
推力球轴承
3：
宽度系列：3系列
2：
直径系列：2系列
14：
内径：70 mm
U：
带调心座圈
FAG 53214U轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 70 mm | 轴垫圈内径 |
| D | 105 mm | 外壳垫圈外径 |
| T | 28.8 mm | 高度 |
| Ca | 66,000 N | 基本额定动载荷，轴向 |
| C0a | 159,000 N | 基本额定静载荷，轴向 |
| Cua | 7,200 N | 极限疲劳载荷，轴向 |
| nG | 4,000 1/min | 极限转速 |
| nϑr | 4,550 1/min | 参考转速 |
| 0.78 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| D1 | 72 mm | 外壳垫圈内径 |
| d1 | 105 mm | 轴垫圈外径 |
| R | 80 mm | 球形壳体垫圈半径 |
| A | 38 mm | 中心点距离 |
| T1 | 32 mm | 座垫圈高度 |
| 安装参数 | ||
| da min | 91 mm | 轴肩最小直径 |
| Da max | 88 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大填充半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| A | 0.16 | 最小负载系数 |
| 附加附件 | ||
| U214 | 座垫圈 | |
