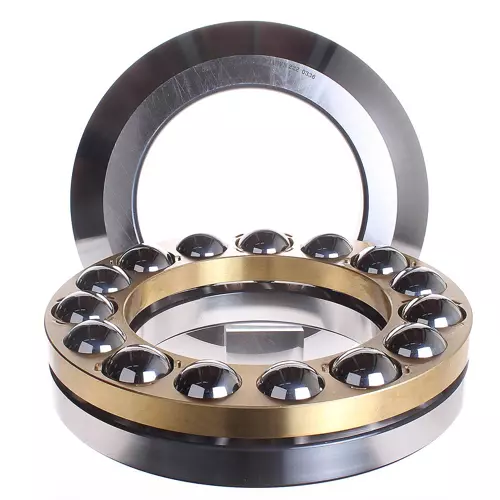

FAG 53330-MP轴承代号说明
5
3
3
3
0
-
M
P
5：推力球轴承
3：宽度系列：3系列
3：直径系列：3系列
30：内径：150 mm
-MP：动体引导，实体黄铜窗式保持架
5：
推力球轴承
3：
宽度系列：3系列
3：
直径系列：3系列
30：
内径：150 mm
-MP：
动体引导，实体黄铜窗式保持架
FAG 53330-MP轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 150 mm | 轴垫圈内径 |
| D | 250 mm | 外壳垫圈外径 |
| T | 83.7 mm | 高度 |
| Ca | 395,000 N | 基本额定动载荷，轴向 |
| C0a | 1,330,000 N | 基本额定静载荷，轴向 |
| Cua | 43,000 N | 极限疲劳载荷，轴向 |
| nG | 1,340 1/min | 极限转速 |
| nϑr | 2,480 1/min | 参考转速 |
| 15.706 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 154 mm | 外壳垫圈内径 |
| d1 | 245 mm | 轴垫圈外径 |
| R | 200 mm | 球形壳体垫圈半径 |
| A | 89.5 mm | 中心点距离 |
| T1 | 92 mm | 座垫圈高度 |
| 安装参数 | ||
| da min | 210 mm | 轴肩最小直径 |
| Da max | 200 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大填充半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| A | 9.3 | 最小负载系数 |
| 附加附件 | ||
| U330 | 座垫圈 | |
FAG 53330-MP轴承后缀及相关产品推荐
| 保持架 | MP | 实心黄铜保持架 |
| 公差等级 | PN | 普通精度 |
