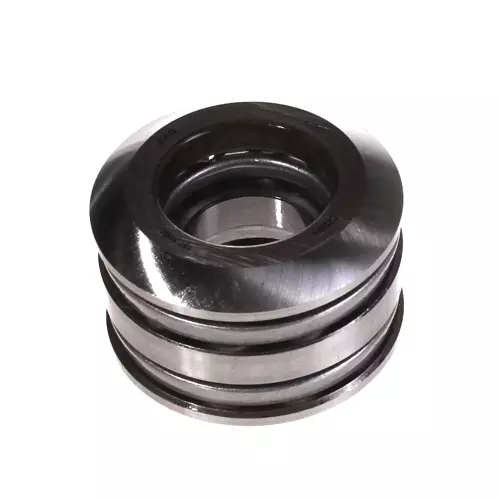

FAG 54307轴承代号说明
5
4
3
0
7
5：推力球轴承
4：宽度系列：4系列
3：直径系列：3系列
07：内径：35 mm
5：
推力球轴承
4：
宽度系列：4系列
3：
直径系列：3系列
07：
内径：35 mm
FAG 54307轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 轴垫圈内径 |
| D | 68 mm | 外壳垫圈外径 |
| T2 | 47.2 mm | 高度 |
| Ca | 50,000 N | 基本额定动载荷，轴向 |
| C0a | 89,000 N | 基本额定静载荷，轴向 |
| Cua | 4,050 N | 极限疲劳载荷，轴向 |
| nG | 4,850 1/min | 极限转速 |
| nϑr | 7,600 1/min | 参考转速 |
| 0.665 kg | 重量 | |
| 尺寸参数 | ||
| D1 | 37 mm | 外壳垫圈内径 |
| B | 10 mm | 轴垫圈高度 |
| rmin | 1 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| R | 56 mm | 球形壳体垫圈半径 |
| A | 21 mm | 中心点距离 |
| T3 | 52 mm | 座垫圈高度 |
| 安装参数 | ||
| da max | 35 mm | 轴肩最大直径 |
| Da max | 52 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大填充半径 |
| ra1 max | 0.3 mm | 最大填充半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| A | 0.05 | 最小负载系数 |
| 附加附件 | ||
| U307 | 座垫圈 | |
FAG 54307轴承后缀及相关产品推荐
| 保持架 | J | 钢板 |
| 公差等级 | PN | 普通精度 |
