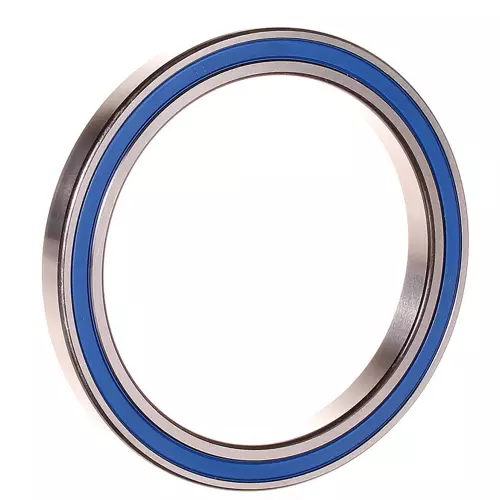

FAG 61815-2RZ-Y轴承代号说明
6
1
8
1
5
-
2
R
Z
-
Y
6：深沟球轴承
18：尺寸系列：18系列
15：内径：75 mm
-2RZ：两侧带非接触式钢骨架橡胶密封件
-Y：滚动体引导，冲压黄铜板保持架
6：
深沟球轴承
18：
尺寸系列：18系列
15：
内径：75 mm
-2RZ：
两侧带非接触式钢骨架橡胶密封件
-Y：
滚动体引导，冲压黄铜板保持架
FAG 61815-2RZ-Y轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| D | 95 mm | 外径 |
| B | 10 mm | 宽度 |
| Cr | 13,700 N | 径向额定动载荷 |
| C0r | 13,400 N | 径向额定静载荷 |
| Cur | 890 N | 径向疲劳极限载荷 |
| nG | 8,500 1/min | 极限转速 |
| nϑr | 4,950 1/min | 参考转速 |
| 150 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| D2 | 90.5 mm | 外圈口径 |
| d1 | 81.6 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 78.2 mm | 轴肩最小直径 |
| Da max | 91.8 mm | 壳肩最大直径 |
| ra max | 0.6 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 系数 | ||
| f | 16.1 | 计算系数 |
FAG 61815-2RZ-Y轴承后缀及相关产品推荐
| 密封 | 2RZ | 双面非接触式密封 |
| 保持架 | Y | 黄铜金属板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 润滑方式 | GA13 | D>62mm轴承使用的标准润滑脂 |
| 填充因子 | 标准 | |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
