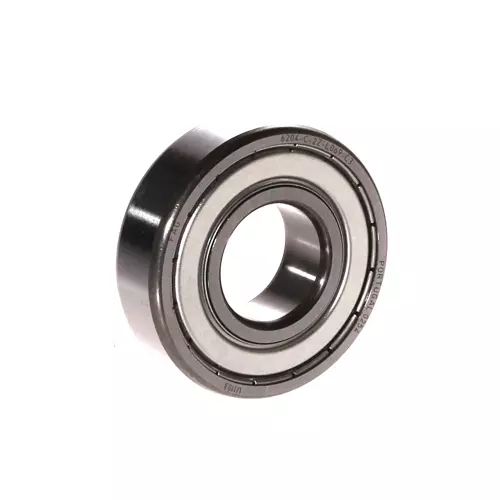

FAG 6204-C-2Z-L138-C3#N轴承代号说明
6
2
0
4
-
C
-
2
Z
-
L
1
3
8
-
C
3
#
N
6：深沟球轴承
2：尺寸系列：02系列
04：内径：20 mm
-C：C 代深沟球轴承，内部结构改进
-2Z：两侧带金属防尘盖
-L138：NS Hi-Lube 锂皂基润滑脂，温度范围 -40 至 +130 ºC
-C3：C3 游隙（大于 CN 游隙）
#N：普通包装
6：
深沟球轴承
2：
尺寸系列：02系列
04：
内径：20 mm
-C：
C 代深沟球轴承，内部结构改进
-2Z：
两侧带金属防尘盖
-L138：
NS Hi-Lube 锂皂基润滑脂，温度范围 -40 至 +130 ºC
-C3：
C3 游隙（大于 CN 游隙）
#N：
普通包装
FAG 6204-C-2Z-L138-C3#N轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 47 mm | 外径 |
| B | 14 mm | 宽度 |
| Cr | 14,700 N | 径向额定动载荷 |
| C0r | 6,600 N | 径向额定静载荷 |
| Cur | 455 N | 径向疲劳极限载荷 |
| nG | 20,600 1/min | 极限转速 |
| nϑr | 18,100 1/min | 参考转速 |
| 0.103 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| D2 | 41.4 mm | 外圈口径 |
| d2 | 26.6 mm | 内圈口径 |
| 安装参数 | ||
| da min | 25.6 mm | 轴肩最小直径 |
| Da max | 41.4 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 13.1 | 计算系数 |
FAG 6204-C-2Z-L138-C3#N轴承后缀及相关产品推荐
| 产地代码 | >V | 轴承上没有标记 |
| 内部设计优化 | C | C 型 |
| 密封 | 2Z | 两侧非接触式防尘盖 |
| 保持架 | JN | 钢板 |
| 公差等级 | P6 | P6 级精度，优于普通精度 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 润滑方式 | GA14 | 滚珠轴承润滑脂，D≤62毫米时噪音低 |
| 填充因子 | 标准 | |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
