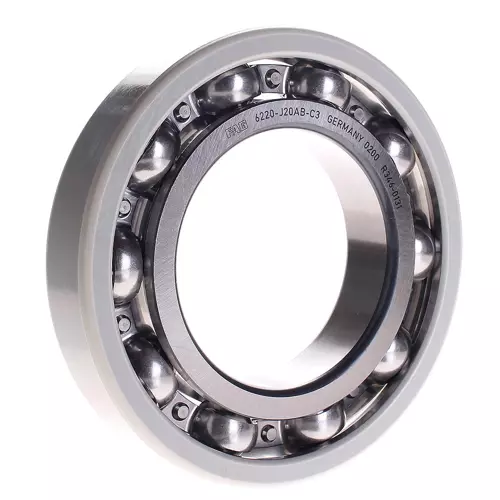

FAG 6220-J20AB-C3#E轴承代号说明
6
2
2
0
-
J
2
0
A
B
-
C
3
#
E
6：深沟球轴承
2：尺寸系列：02系列
20：内径：100 mm
-J20AB：电绝缘轴承标记，击穿电压：1kVDC，外圈绝缘涂层厚度：100μm
-C3：C3 游隙（大于 CN 游隙）
#E：单个纸盒包装
6：
深沟球轴承
2：
尺寸系列：02系列
20：
内径：100 mm
-J20AB：
电绝缘轴承标记，击穿电压：1kVDC，外圈绝缘涂层厚度：100μm
-C3：
C3 游隙（大于 CN 游隙）
#E：
单个纸盒包装
FAG 6220-J20AB-C3#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 180 mm | 外径 |
| B | 34 mm | 宽度 |
| Cr | 130,000 N | 径向额定动载荷 |
| C0r | 93,000 N | 径向额定静载荷 |
| Cur | 5,500 N | 径向疲劳极限载荷 |
| nG | 5,000 1/min | 极限转速 |
| nϑr | 4,800 1/min | 参考转速 |
| 3.3 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 155.5 mm | 外圈肩径 |
| d1 | 125.1 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 112 mm | 轴肩最小直径 |
| Da max | 168 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| f | 14.4 | 计算系数 |
