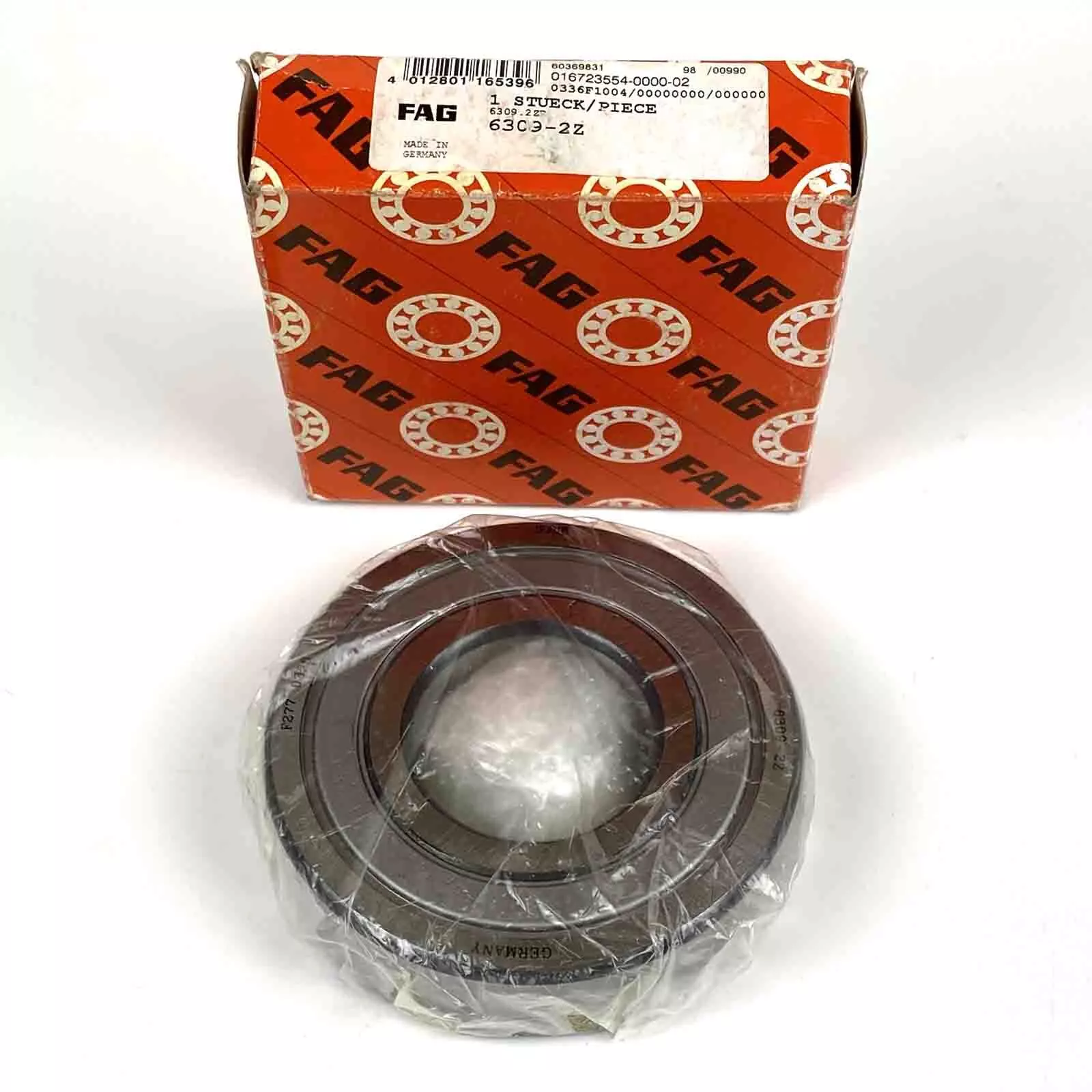

FAG 6309-2Z-C3轴承代号说明
6
3
0
9
-
2
Z
-
C
3
6：深沟球轴承
3：尺寸系列：03系列
09：内径：45 mm
-2Z：两侧带金属防尘盖
-C3：C3 游隙（大于 CN 游隙）
6：
深沟球轴承
3：
尺寸系列：03系列
09：
内径：45 mm
-2Z：
两侧带金属防尘盖
-C3：
C3 游隙（大于 CN 游隙）
FAG 6309-2Z-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 100 mm | 外径 |
| B | 25 mm | 宽度 |
| Cr | 56,000 N | 径向额定动载荷 |
| C0r | 31,500 N | 径向额定静载荷 |
| Cur | 2,240 N | 径向疲劳极限载荷 |
| nG | 8,100 1/min | 极限转速 |
| nϑr | 8,200 1/min | 参考转速 |
| 0.844 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D2 | 85.6 mm | 外圈口径 |
| d1 | 62 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 54 mm | 轴肩最小直径 |
| Da max | 91 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 12.9 | 计算系数 |
FAG 6309-2Z-C3轴承后缀及相关产品推荐
| 密封 | 2Z | 两侧带非接触式防尘盖 |
| 保持架 | JN | 钢板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 润滑方式 | GA13 | D>62mm轴承使用的标准润滑脂 |
| 填充因子 | 标准 | |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
FAG 6309-2Z-C3轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 6309-2Z-L138-C3轴承 | ￥47.56元 | - | 764 |
| FAG 6309-2ZR轴承 | ￥47.56元 | - | 108 |
| FAG 6309-2Z轴承 | ￥48.72元 | - | 246 |
| FAG 6309-2Z-L138轴承 | ￥51.04元 | - | 8039 |
| FAG 6309-2Z-CM轴承 | ￥54.52元 | - | 655 |
| FAG 6309-2ZR-C3轴承 | ￥54.52元 | - | 1707 |
| FAG 6309.2ZR-L138轴承 | ￥59.16元 | - | 99 |
| FAG 6309-2ZR-C3-L100轴承 | ￥283.04元 | - | 1 |
| FAG 6309-2Z-L237-C4轴承 | ￥557.96元 | - | 21 |
| FAG HC6309-2Z-L038-C3轴承 | ￥847.96元 | - | 10 |
